Plaque de suspension parallèle PS-001-8

PS-001-8

Caractéristiques du produit

1. Matériaux et savoir-faire

Généralement fabriquées en acier au carbone de haute qualité ou en alliage d'aluminium de haute résistance. Les plaques d'accrochage parallèle en acier au carbone offrent une grande résistance et une grande ductilité, capables de supporter des forces de traction importantes ; les plaques en alliage d'aluminium sont légères et très résistantes à la corrosion. Les deux matériaux subissent un traitement par galvanisation à chaud ou d'autres traitements anti-corrosion pour améliorer la durabilité dans les environnements extérieurs.

2. Caractéristiques structurelles

Conçu sous forme de plaque plate avec des trous de connexion aux deux extrémités. La taille et l'espacement des trous sont strictement standardisés pour faciliter la connexion facile avec d'autres éléments. La largeur et l'épaisseur de la plaque varient en fonction de la spécification pour répondre à différents besoins en termes de charge, et la surface est lisse avec des bords bien finis pour éviter toute concentration de contrainte.

Avantages du produit

1. Connexion Pratique

Sa conception structurelle permet une connexion rapide et facile avec d'autres éléments via des boulons ou des broches. Le processus simple d'installation et de démontage améliore considérablement l'efficacité de la construction et de l'entretien des lignes électriques.

2. Répartition uniforme de la force

Dans les lignes électriques, la plaque de suspension parallèle PS maintient tous les éléments connectés dans le même plan, assurant une transmission uniforme de la force. Cela réduit la probabilité de dommages aux éléments ou de pannes de ligne causées par des contraintes inégales, améliorant ainsi la stabilité et la sécurité de la ligne.

3. Grande polyvalence

Disponible en différentes spécifications et modèles, il peut être sélectionné en fonction de diverses exigences telles que les classes de tension du réseau électrique, les types de conducteurs et les structures de pylônes. Il est compatible avec plusieurs accessoires comme des isolateurs, des anneaux de suspension et des pinces, offrant ainsi une large gamme d'applications.

Caractéristiques fonctionnelles

1. Connexion d'Accessoires

En tant que composant clé pour connecter divers accessoires dans les lignes électriques, il relie de manière fiable les chaînes d'isolateurs, les étais de tension, les pinces de suspension et d'autres accessoires pour former un système complet de transmission d'énergie, garantissant à la fois les performances électriques et mécaniques de la ligne.

2. Ajustement d'espacement

En choisissant des plaques de suspension parallèle PS de différentes longueurs, l'espacement entre les accessoires peut être ajusté pour s'adapter à divers agencements de lignes et structures de pylônes. Cela rend l'installation des lignes plus rationnelle et esthétiquement cohérente tout en répondant aux exigences des distances de sécurité électriques.

3. Transmission de charge

Pendant le fonctionnement des lignes électriques, la plaque parallèle PS transmet uniformément les tensions, la gravité et d'autres forces externes supportées par le conducteur aux pylônes ou à d'autres structures de soutien, maintenant l'équilibre mécanique de la ligne et assurant son fonctionnement sûr et stable.

CARACTÉRISTIQUES

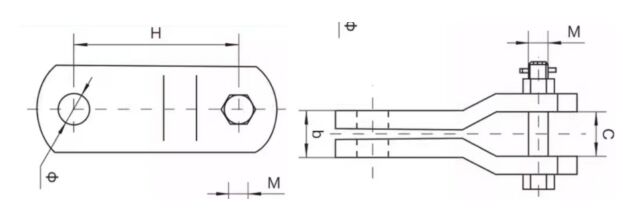

Modèle de conception générale Modèle TOUTES DIMENSIONS (MM) Charge de rupture nominale (KN) Poids(kg)
C b M φ H
PS-7 20 16 16 20 90 70 0.60
PS-10 20 20 18 20 90 100 0.80
PS-12 20 20 22 24 95 120 1.50
PS-16 26 24 24 26 155 160 2.70
PS-30 38 34 36 39 140 300 5.30
PS-0790 20 16 16 18 90 70 0.60
PS-10100 20 18 18 20 100 100 0.80
Toutes les mesures fournies sont obtenues manuellement et peuvent contenir de légères tolérances. Les dimensions finales seront soumises au produit physique.
