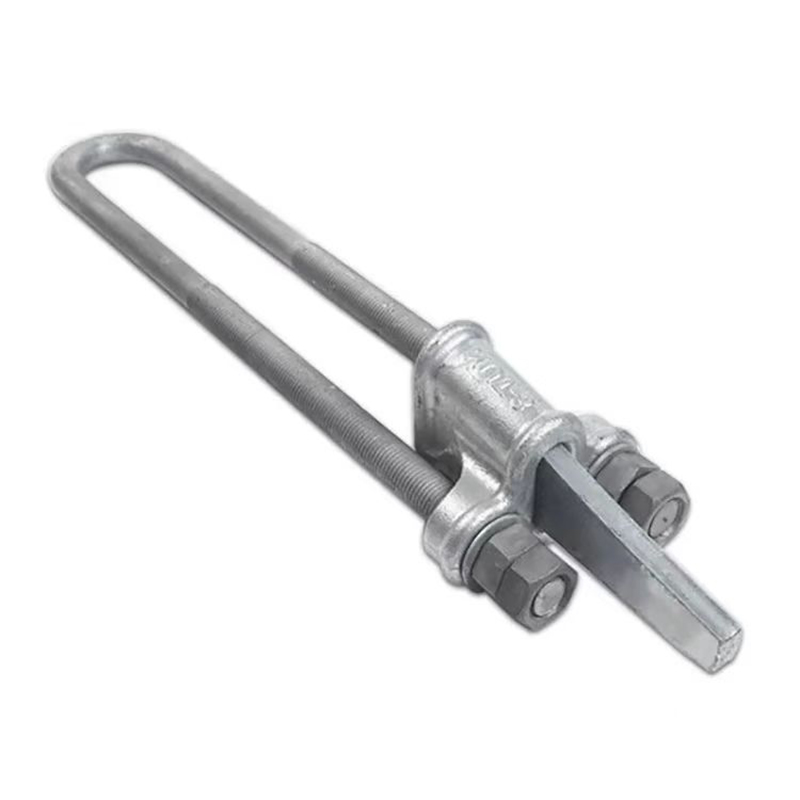

Zacisk złączny (typ NUT, elementy mocujące ocynkowane ogniowo, łącznik, górna i dolna część zacisku UT NUT-1, elementy mocujące do linii zasilających, siatka przeciwnasenna.)

NUT-001-12

Cechy produktu

1. Budowa

Składa się z nakrętki klinowej, klina i długiego śruby w kształcie litery U o określonym zakresie regulacji.

2. Charakterystyka materiału

Główne ciało oraz klin są zazwyczaj wykonane z cynkowanego żeliwa ciągliwego, natomiast elementy takie jak długa śruba w kształcie litery U są wykonane ze stal cynkowanej metodą gorącą, zapewniając dobrą wytrzymałość i odporność na korozję.

3. Zasada działania

Wykorzystuje siłę rozdzielającą klina do zablokowania strun stalowych wewnątrz zacisku. Gdy struna stalowa jest naciągana, klin i struna stalowa jednocześnie przesuwają się wzdłuż ścianki wewnętrznej tulei zaciskowej w stronę jej wylotu, stopniowo się zaciskając i osiągając stan zablokowany.

Zalety produktu

1. Regulowalność

Długość odciągów można łatwo dostosować za pomocą długiego śruby w kształcie litery U, umożliwiając dokładne regulowanie napięcia odciągów w celu zrównoważenia sił działających na słup energetyczny lub wieżę stalową.

2. Niezawodne połączenie

Zastosowano konstrukcję samozaciskową typu klinowego do zabezpieczenia struny stalowej w rowku kablowym. Naprężenie ściskające przewodnik wynikające z siły zacisku równomiernie rozkłada się wokół przewodnika, zapewniając jednolite obciążenie każdej ze strun oraz stabilne połączenie. Dzięki temu kabel nie odkręca się ani nie przesuwa się z łatwością pod wpływem sił zewnętrznych, takich jak naprężenie.

3. Wygodna instalacja

Budowa jest prosta, a projekt lekki, co ułatwia montaż i eksploatację, skutecznie zwiększając efektywność budowy.

4. Duża przydatność

Przeznaczony do montażu ocynkowanych strun stalowych modeli GJ-25 do GJ-70, może być stosowany w różnych liniach, takich jak linie napowietrzne i telekomunikacyjne, oferując szeroki zakres zastosowań.

Funkcjonalne cechy

1. Napinanie i kotwiczenie

Służy do mocowania strun stalowych do odciągów wież kotwicznych, pełniąc funkcję kotwicy zapewniającej stabilność wieży i zapobiegającej jej przechylaniu się lub zawalaniu pod wpływem sił zewnętrznych.

2. Regulacja napięcia

Umożliwia regulację napięcia odciągu w razie potrzeby podczas instalacji lub eksploatacji, równoważąc siły działające na wieżę ze wszystkich kierunków, co gwarantuje bezpieczną pracę linii energetycznych lub telekomunikacyjnych.

3. Funkcja łączenia

Jako element łączący, łączy pręt kotwiący biegnący od dolnego końca odciągu ze struną stalową, tworząc kompletny system odciągowy.

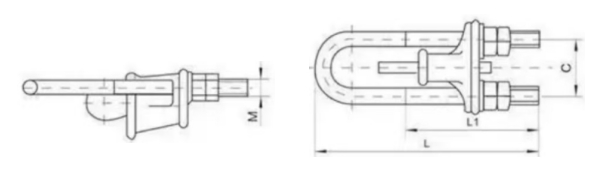

Specyfikacje


Model	Średnica stosowanego przewodu linkowego (MM)	Wszystkie rozmiary (mm)				Znamionowa siła zrywająca (kN)	Waga(kg)
Model	Średnica stosowanego przewodu linkowego (MM)	C	M	L	L1	Znamionowa siła zrywająca (kN)	Waga(kg)
NUT-1	6,6~7,8	56	16	350	200	45	2.10
NUT-2	9,0~11,0	62	18	430	250	88	3.20
NUT-3	13,0-14,0	74	22	500	300	143	5.40
NUT-4	15,0~16,0	82	24	580	350	164	7.20
Wszystkie podane wymiary zostały zmierzone ręcznie i mogą zawierać niewielkie tolerancje. Ostateczne wymiary będą zależne od produktu fizycznego.
