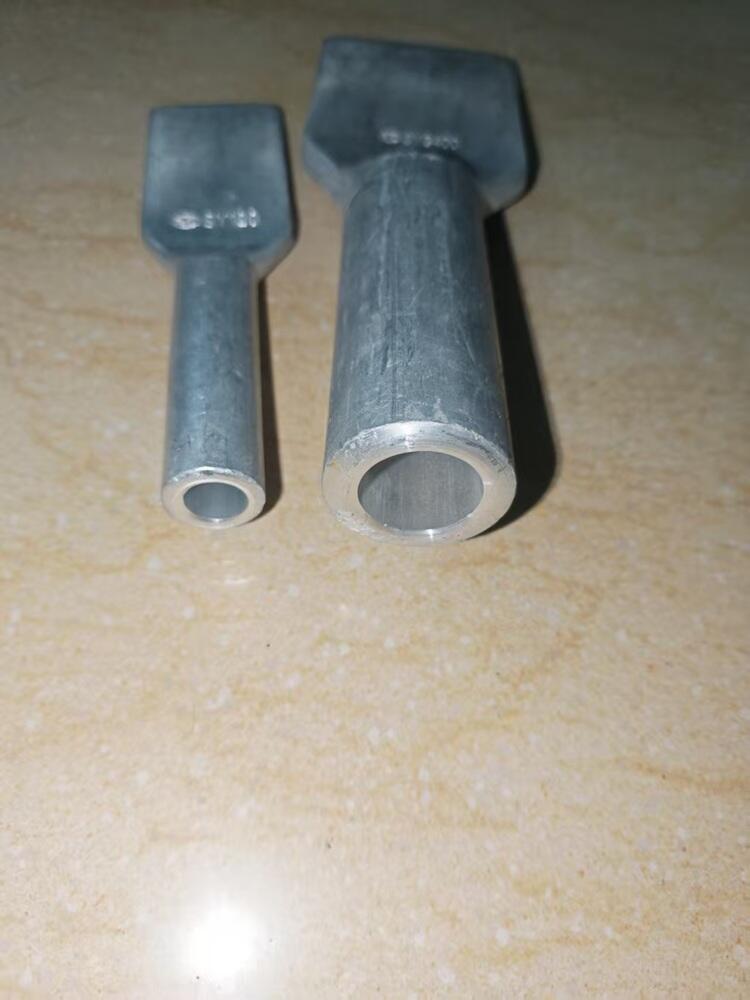

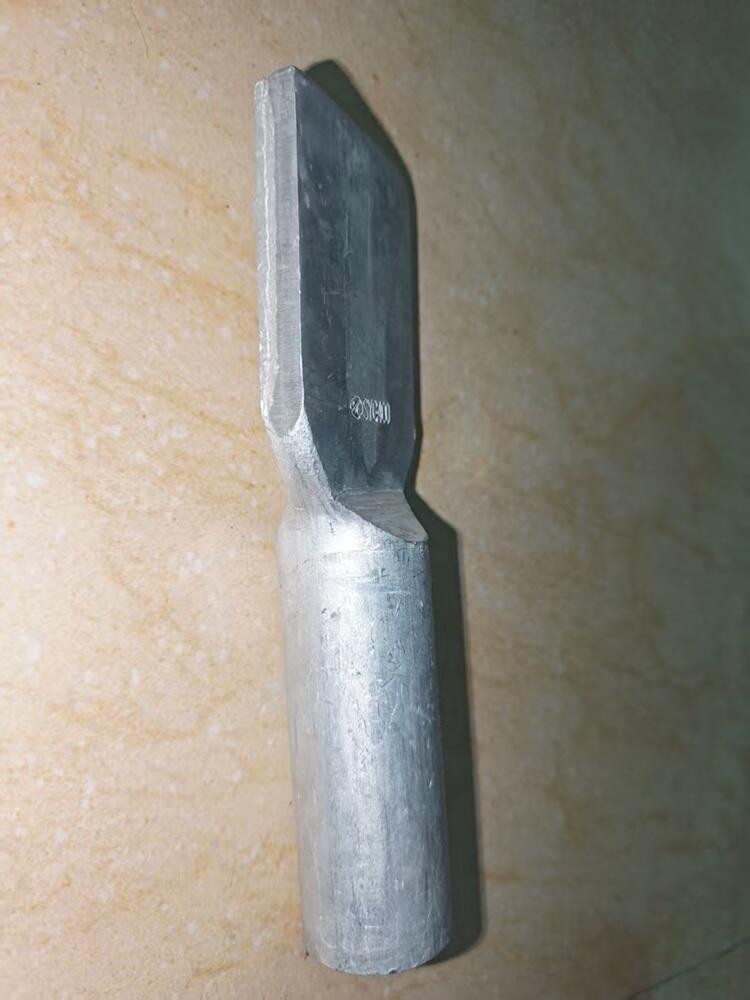

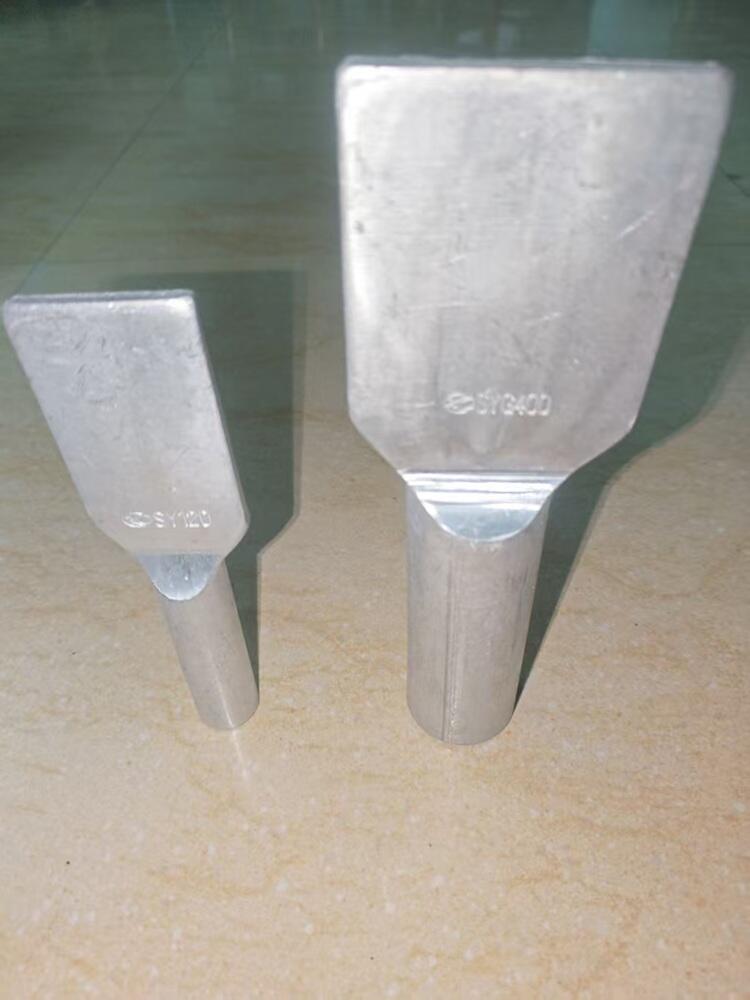

التجهيزات (مشبك تجهيزات الكابلات SY، وصلة التوصيل الطرفية، لوحة مخصصة عرض ABC موصل كهربائي من الألمنيوم)

SY-001-1

ميزات المنتج

١. المواد والتكنولوجيا

يُصنع عادةً من سبيكة ألومنيوم عالية القوة، ويتم إنتاجه عبر عملية تزجيج باستخدام قضبان ألمنيوم مُنتفخة، ويتميز بنسيج كثيف وقوة عالية. وهذا يتجنب العيوب مثل التماسك الداخلي والفراغات الرملية والشوائب التي قد تنتج عن عمليات الصب.

٢. طريقة الاتصال

يعتمد تقنية الاتصال بالضغط، والتي تقوم بتوصيل الموصل بشكل محكم مع المادة الموصلة داخل المشبك من خلال الضغط. ويمكنه التكيف بشكل جيد مع الموصلات المصنوعة من الألومنيوم وإنشاء اتصال كهربائي موثوق.

مزايا المنتج

1. أداء كهربائي ممتاز

يضمن توصيلًا جيدًا مع مقاومة اتصال منخفضة، مما يقلل بشكل فعال من فقدان الطاقة والحرارة الناتجة، ويعزز كفاءة نقل الطاقة.

2. قوة ميكانيكية موثوقة

يتم الاتصال بين المشبك والموصل بشكل محكم، ويمكنه تحمل قوى شد كبيرة وإجهادات ميكانيكية، والتكيف مع مختلف ظروف التشغيل، ويضمن عدم الترخي أو الانفصال أثناء تشغيل نظام الطاقة.

3. تركيب مريح وفعال

طريقة التركيب بالضغط بسيطة نسبيًا وسهلة التشغيل، مما يمكنها من تحسين كفاءة التركيب وتقصير وقت الإنشاء. علاوة على ذلك، تكون جودة التركيب أقل تأثرًا بالعوامل البشرية، وتتميز بالتوافق والموثوقية العالية.

الميزات الوظيفية

1. الاتصال الكهربائي

تُستخدم بشكل رئيسي لتوصيل طرف خروج الحافلة في المحطة الفرعية مع المعدات الكهربائية (مثل المحولات والمفاتيح الدائرة ومفاتيح العزل والعوازل المحبسة الجدارية إلخ)، لتحقيق التوصيل الكهربائي الموثوق بين المعدات وضمان نقل الطاقة بشكل طبيعي.

2. التثبيت الميكانيكي

يؤمن بشكل محكم الموصل مع الطرفيات الخارجة لمعدات الكهرباء، ويتحمل القوى الخارجية مثل شد الموصل وحمل الرياح من أجل الحفاظ على استقرار الخط وأمانه، مما يضمن التشغيل المستقر لنظام الطاقة.

التفاصيل الفنية

الموديل	نماذج الأسلاك المناسبة		جميع وحدات الأحجام هي ملم					الوزن المرجعي
الموديل	الموديل	القطر الخارجي	أ	ب	D	L1	L2	الوزن المرجعي
SY-35/6A	LGJ-35/6	8.16	30	6.5	16	60	60	0.1
SY-50/8A	LGJ-50/8	9.60	30	6.5	18	60	60	0.1
SY-70/10A	LGJ-70/10	11.40	40	8	22	70	60	0.1
SY-95/15A	LGJ-95/15	13.61	40	8	26	80	60	0.2
SY-120/7A	LGJ-120/7	14.50	50	10	26	80	80	0.3
SY-120/20A	LGJ-120/20	15.07	50	10	26	80	80	0.3
SY-150/8A	LGJ-150/8	16.00	50	10	30	90	80	0.3
SY-150/20A	لجم-١٥٠/٢٠	16.67	50	10	30	90	80	0.3
SY-185/10A	LGJ-185/10	18.00	50	12	32	90	80	0.3
SY-185/25~30A	لجم-١٨٥/٢٥	18.90	50	12	32	90	80	0.3
SY-185/25~30A	لجم-١٨٥/٣٠	18.88	50	12	32	90	80	0.3
SY-210/10A	LGJ-210/10	19.00	50	12	34	100	80	0.4
SY-210/25A	LGJ-210/25	19.98	50	12	34	100	80	0.4
SY-240/30~40A	لجم-٢٤٠/٣٠	21.60	50	12	36	100	80	0.5
SY-240/30~40A	لجم-٢٤٠/٤٠	21.66	50	12	36	100	80	0.5
SY-300/15A	ل جى-300/15	23.01	63	14	40	110	100	0.6
SY-300/20A	ل جى-300/20	23.43	63	14	40	110	100	0.6
SY-300/25~40A	ل جى-300/25	23.76	63	14	40	110	100	0.6
SY-300/25~40A	ل جى-300/40	23.94	63	14	40	110	100	0.6
SY-400/20~35A	ال جى جى-400/20	26.91	63	16	45	120	100	0.7
SY-400/20~35A	ال جى جى-400/25	26.64	63	16	45	120	100	0.7
SY-400/20~35A	ال جى جى-400/35	26.82	63	16	45	120	100	0.7
SY-400/50~65A	LGJ-400/50	27.63	63	16	45	120	100	0.7
SY-400/50~65A	ال جى جى-400/65	28.00	63	16	45	120	100	0.7
SY-500/35~45A	ل ج ي-500/35	30.00	80	16	52	130	100	1.0
SY-500/35~45A	ل ج ي-500/45	30.00	80	16	52	130	100	1.0
SY-500/65A	ل ج ي-500/65	30.96	80	16	52	130	100	1.0
SY-630/45A	ل ج ي-630/45	33.60	100	20	60	150	100	1.2
SY-630/55A	ل جى-630/55	34.32	100	20	60	150	100	1.2
SY-800/55A	ل جى-800/55	38.40	125	22	65	170	125	2.1
SY-800/70~100A	ل جى-800/70	38.58	125	22	65	170	125	2.1
SY-800/70~100A	ل جى-800/100	38.98	125	22	65	170	125	2.1
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. سيتم تحديد الأبعاد النهائية وفقًا للمنتج الفعلي.
