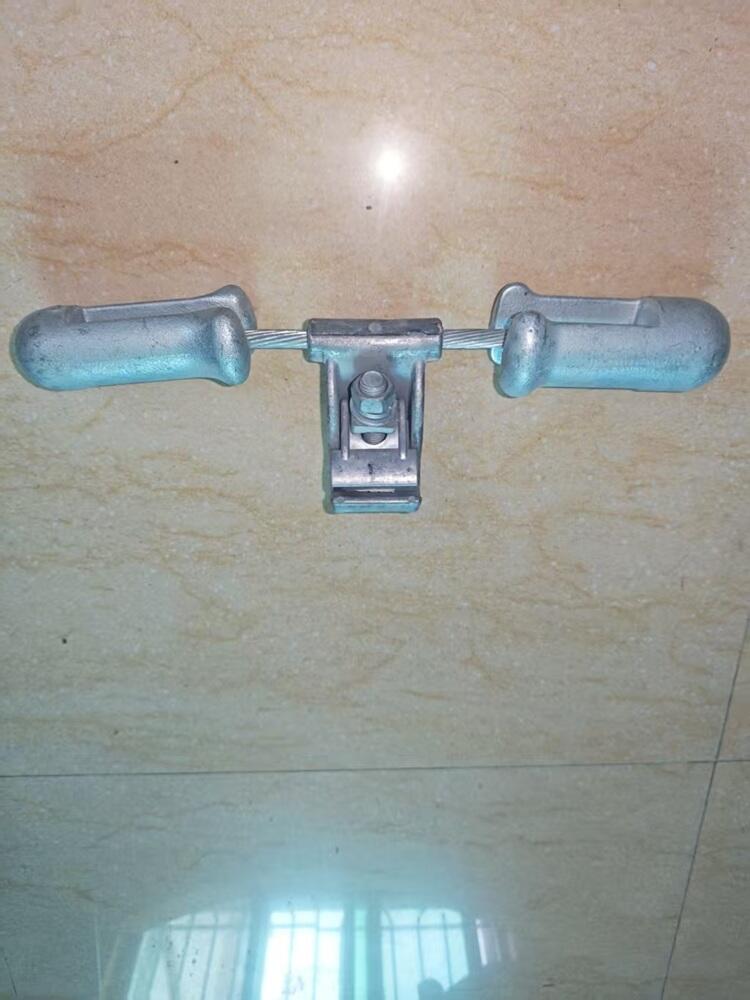

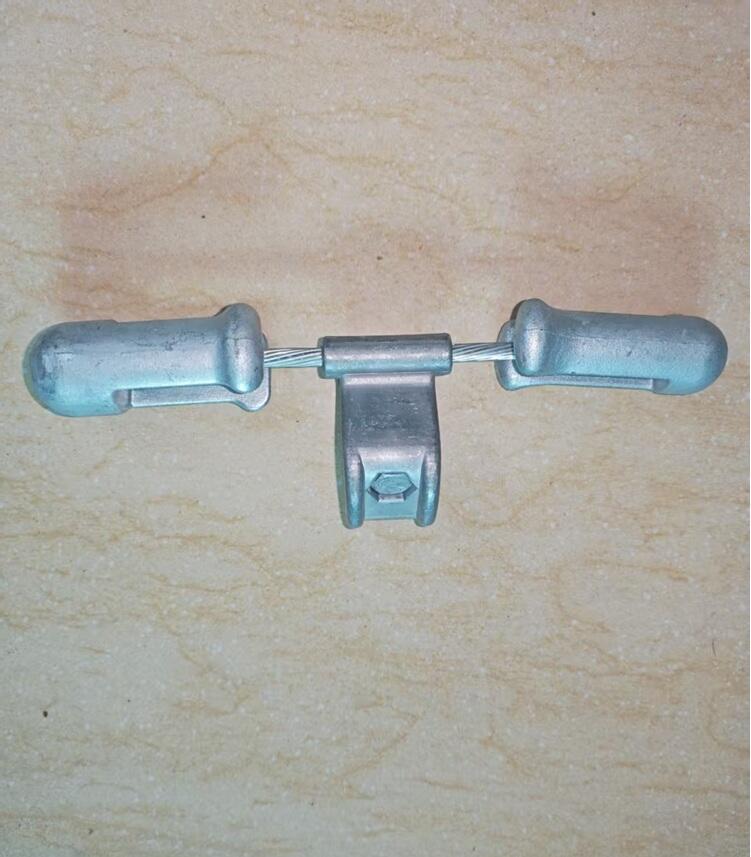

كابل الألياف الضوئية (مطرقة مضادة للاهتزاز FRY، مثبط الاهتزار، الموصل، أجزاء الخط)

FRY-001-1

ميزات المنتج

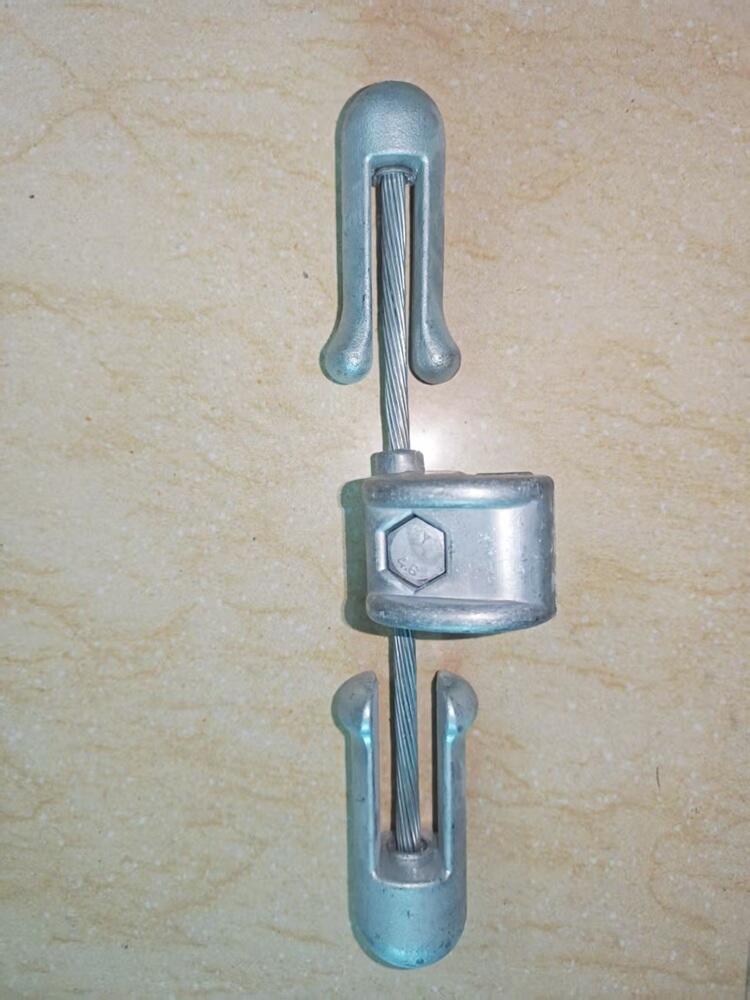

١. هيكل على شكل شوكة رنانة

يستخدم هيكلًا خاصًا على شكل شوكة رنانة، حيث توجد رؤوس مطرقة ذات كتل مختلفة في كلا طرفي الخيط الفولاذي، كما أن المسافات من نقطة التعليق إلى كلا الطرفين غير متساوية، مما يمكن إنتاج أربع ترددات صوتية رنانة. مدى التغطية الترددي هو 6 هرتز - 150 هرتز، وهو ما يغطي بشكل جيد نطاق تردد الاهتزاز في الموصلات والأسلاك الأرضية.

٢. مواد عالية الجودة

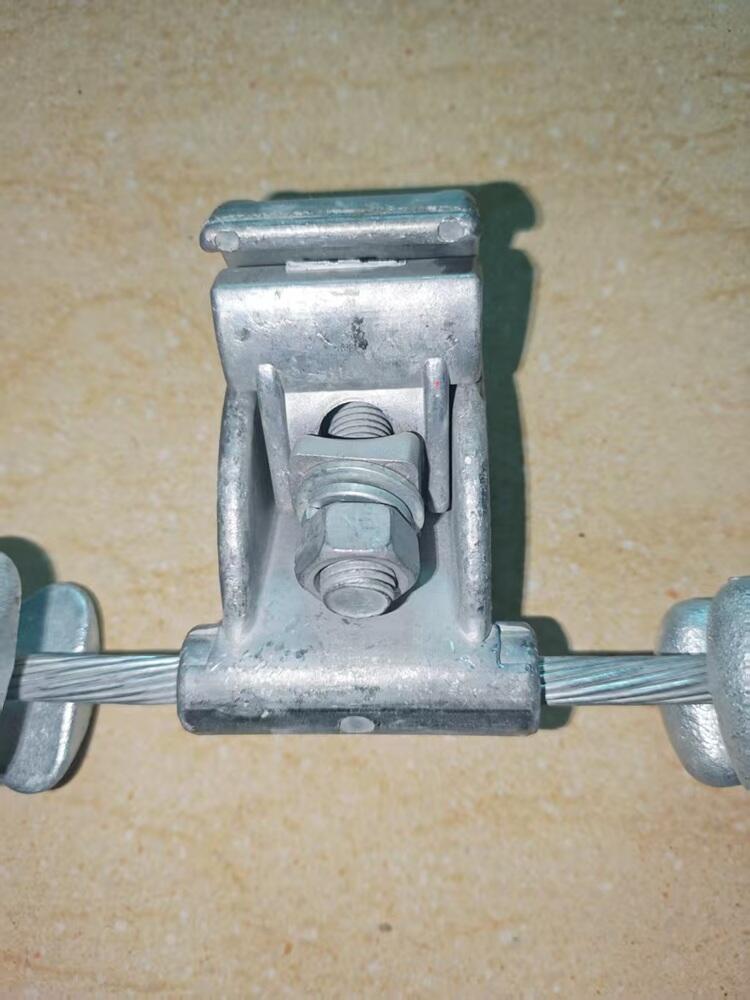

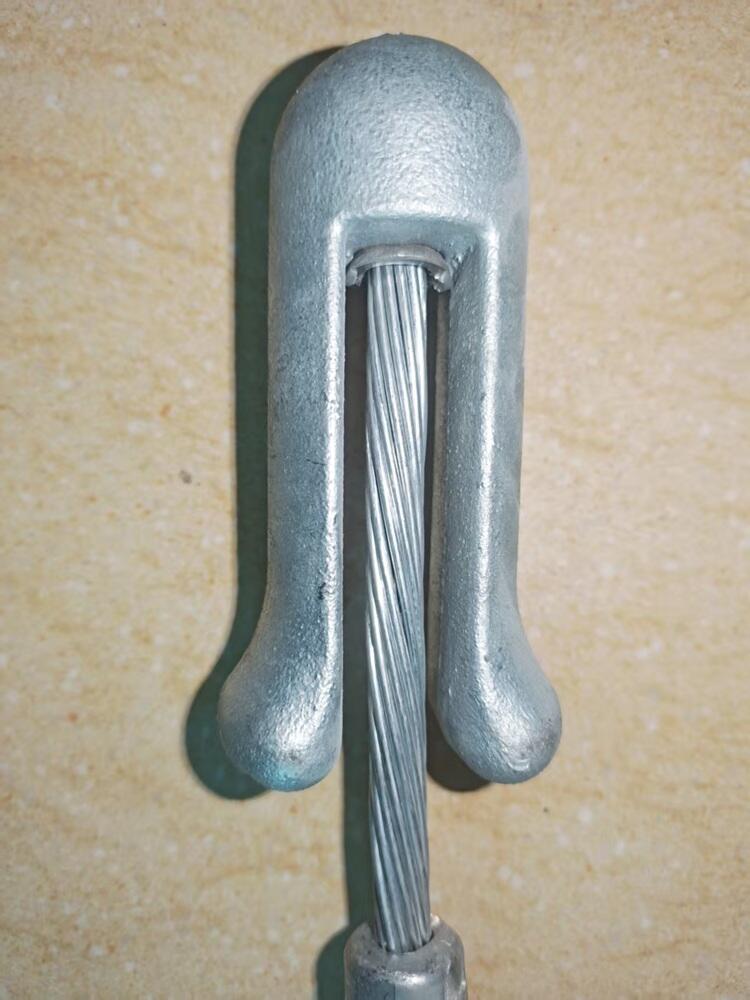

ويتكون بشكل عام من رؤوس مطارق مصنوعة من حديد الزهر المجلفن، وحبال فولاذية مغموسة ساخنة مجلفنة، وأدوات تثبيت من سبيكة ألمنيوم، وبُراغي من الفولاذ المقاوم للصدأ، إلخ. تصنع الرؤوس المطرقة من حديد الزهر على شكل U، وتتميز بأداء ممتاز في مقاومة التعب، ويمكنها تحمل الاهتزازات والصدمات لفترة طويلة. وقد خضعت السطوح لمعالجة مضادة للتآكل خاصة، وتتمتع بخصائص قوية في مقاومة التآكل، ويمكنها التكيف مع البيئات الخارجية القاسية.

3. تصميم فريد

وهو يعتمد تصميم Haro النموذجي، حيث يكون المبدأ الأساسي هو امتصاص الطاقة الحركية. ويمنع التصميم الخاص للمظهر تراكم الجليد والماء، كما يتم اعتماد تصميم مضاد للتوهج الكهربائي لمنع حدوث التوهج الكهربائي.

مزايا المنتج

1. أداء ممتاز في تقليل الاهتزاز

إنها تتحكم بشكل فعال في الاهتزازات الهوائية ذات الشدات المختلفة، وتقلل بشكل كبير من نطاق اهتزاز الموصلات والأسلاك الأرضية في حين تقلل من مدى التردد للاهتزازات المستقرة. وبإزالة إجهاد الموصل، فإنها تضمن عمر خدمة الموصلات والأسلاك الأرضية وسلك الأرض الضوئي (OPGW) للموديلات المختلفة.

2. التركيب المريح

تعتمد بعض الطرازات على تركيب خيوط مسبقة التشكيل، ولا تتطلب أي أدوات، مما يضمن سلامة الإنشاءات ويمنع الأخطاء البشرية. وقد حل هذا التصميم المبتكر بشكل كامل المشكلة المستمرة منذ فترة طويلة والمتمثلة في انزلاق ممتص الصدمات، حيث توفر الخيوط المسبقة التشكيل قبضة ذاتية القفل تُبقيها في وضع ثابت دون الحاجة إلى أي تثبيت إضافي. كما أن تركيبها بدون أدوات يقلل من مخاطر العمل على высотات عالية ويسرع من إنجاز المشاريع.

3. قابلية تكيف قوية

قادرة على تحمل ظروف جوية متنوعة ومحيط الخطوط، وهي مناسبة للخطوط الهوائية لنقل الكهرباء بفئات جهد متعددة. تصميمها المرن يجعلها مثالية للاستخدام في التضاريس المعقدة والتطبيقات الخاصة.

الميزات الوظيفية

١. إزالة الاهتزاز

تُثبت على الخطوط الهوائية، وعندما يهتز الموصل بسبب الرياح أو عوامل أخرى، تتحرك المثبطات إلى الأعلى والأسفل. ويؤدي quánertia الثقل الكبير إلى حدوث احتكاك داخلي داخل خيوط الفولاذ، مما يبدد طاقة اهتزاز الموصل. وفي الوقت نفسه، يقلل التخميد الهوائي على الثقل واختلاف الطاقة عند المشبك من سعة الاهتزاز للموصل أو حتى يوقفها بالكامل. وهذا يحمي الموصل والمكونات والعوازل من التلف الناتج عن الاهتزازات المستمرة من خلال كسر سلسلة الطاقة للاهتزازات المتواصلة.

2. حماية الخط

من خلال كبح اهتزازات الخط بشكل فعال، يقلل من خطر تلف الإرهاق الناتج عن الانحناء المتكرر للناقل في نقاط التعليق، مما يطيل عمر الخط. وينتج عن ذلك تكاليف صيانة أقل وانقطاعات كهربائية أقل بسبب أعطال الاهتزاز. يؤدي مثبط الصدمة دورًا مزدوجًا في امتصاص الطاقة وتقليل الإجهاد لضمان سلامة الأنظمة المعلقة على المدى الطويل، وخاصةً في البيئات ذات الاهتزازات العالية مثل المناطق الممتدة أو مناطق الرياح العاتية.

التفاصيل الفنية


الموديل	قطر الموصل المناسب (ملم)	جميع المقاسات (ملم)			الوزن(كجم)
الموديل	قطر الموصل المناسب (ملم)	ل	H	أ	الوزن(كجم)
FRY-1/G	6.4~8.6	280	45	40	1.5
FRY-2/G	8.6~12.0	380	60	50	2.2
FRY-3/G	12.0~14.5	480	65	60	4.2
FRY-1/2	12.0~16.0	429	80	50	2.8
FRY-2	12.0~16.0	429	80	50	2.8
FRY-2/3	16.0~18.0	429	80	50	2.8
FRY-3/4	18.0~22.5	505	90	60	4.5
FRY-3/5	22.5~30.0	505	90	60	5
FRY-4/5	22.5~30.0	550	97	60	7.6
FRY-4/6	30.0~35.0	550	97	60	7.6
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. سيتم تحديد الأبعاد النهائية وفقًا للمنتج الفعلي.
