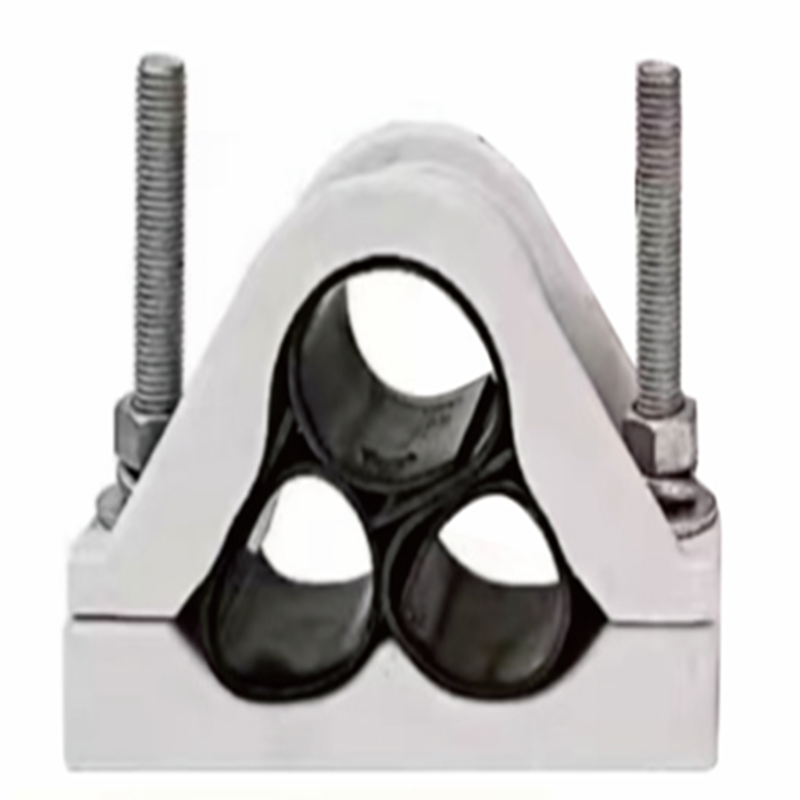

مشبك تثبيت الكابلات ذات الجهد العالي JGP، مشبك كابلات مثلث الشكل من سبائك الألومنيوم ثلاثي النواة، طوق كابل، مشبك كابلات من الألومنيوم. تجهيزات التثبيت.

JGP-001-4

ميزات المنتج

1. مواد عالية الجودة

مصنوع من سبيكة ألمنيوم مقاومة لل corrosion ولها قوة عالية، ويتميز بمتانته وتصميمه الخفيف الوزن، ومقاومته للتآكل ومقاومة الأكسدة، كما يتمتع بخصائص ممتازة مقاومة للحريق. ويمكنه العمل في بيئات تتراوح درجات حرارتها بين -40°م و 120°م، ويمتاز بقوة ميكانيكية تزيد عن 30,000 نيوتن متر. كل هذه الخصائص تجعله مناسبًا للاستخدام في الظروف الخارجية القاسية والبيئات الصناعية والتطبيقات ذات الحرارة العالية، مع ضمان الحفاظ على سلامة هيكلية طويلة الأمد دون التأثير على الأداء.

2. تصميم هيكلي منطقي

بفضل تصميمها المدمج والمثبت بالبراغي، فإنها تضمن سهولة التركيب والمرونة. وعادةً ما يتكون هذا المنتج من قاعدة مشبك وغطاء، ويتم لف الكابل بوسادة مطاطية ووضعه على جسم المشبك السفلي لتوفير حماية شاملة. ويضمن هذا التصميم تثبيت الكابل بشكل محكم كما يقلل من الاحتكاك والإجهاد الميكانيكي، مما يمنع تلف الغلاف ويقوم بامتصاص الاهتزازات. وتسهل البنية الوحدية عملية التجميع في الموقع، مما يقلل من وقت التركيب وتكاليف العمالة في مشاريع الطاقة.

مزايا المنتج

1. أداء عزل عالي

مصنوعة من مواد عازلة، مما يقضي على التآكل الغلفاني والتيارات الدوامية، ومنع مخاطر الدوائر القصرية أو الصدمة الكهربائية. ويضمن هذا التصميم عمرًا طويلًا في الخدمة، مما يجعله مناسبًا للبيئات عالية الجهد حيث تكون السلامة والمتانة أمرًا بالغ الأهمية. كما تقلل المواد غير الموصلة من متطلبات الصيانة وتعزز موثوقية النظام مع مرور الوقت.

2. انخفاض الجهد الحثي

يُرتِّب ثلاث كابلات أحادية النواة في تكوين مثلث متساوي الأضلاع ("دلتا")، مما يقلل بشكل فعال من الجهد الحثي على الغلاف المعدني. ويقلل هذا التكوين أو يزيل التيارات الدوامية في الغلاف، وبالتالي يحسّن من استقرار التشغيل ويقلل من خسائر الطاقة. ومن خلال تحسين توزيع المجال الكهرومغناطيسي، فإنه يعزز كفاءة أنظمة نقل الطاقة.

3. سهولة التركيب

يتميز تصميمٍ سهل الاستخدام مع مكونات هيكلية منطقية، ويتم التبسيط في التركيب من خلال ميزات مبتكرة مثل هياكل تقييد دوران البراغي، مما يسمح بالشد بيد واحدة. ويعمل هذا التصميم على تحسين كفاءة الإنشاء بشكل كبير وتقليل تكاليف العمالة، ويضمن تركيبات موحدة وموثوقة حتى في الظروف الصعبة.

الميزات الوظيفية

1. موقع الكابل

تُستخدم لتثبيت كابلات في مكانها، مما يضمن بقاءها في الموقع الصحيح ومنع الحركة الناتجة عن القوى الخارجية أو وزن الكابل نفسه. ويعمل هذا على الحفاظ على ترتيب الكابلات بشكل منظم بعد التركيب، ويمنع حدوث تشويش أو تشابك في صواني الكابلات أو الأنفاق أو الأنظمة المعلقة، مما يسهل الصيانة ويحسن مظهر النظام الكلي.

2. حماية الكابلات

يوفر دعماً ميكانيكياً مستقراً عن طريق تثبيت الكابل، ومنع حدوث الانحناء أو التحول أو التلف الناتج عن الإجهادات الخارجية. يتم توزيع تصميم القوة الميكانيكية بشكل متساوٍ عبر الكابل، مما يقلل من تركيزات الإجهاد التي قد تؤدي إلى تآكل الغلاف أو تلف الألياف الداخلية. وتساعد البطانة المطاطية أو الوسادة الموجودة داخل المشبك على امتصاص الاهتزازات والصدمات، مما يعزز سلامة الكابل على المدى الطويل في البيئات الديناميكية.

3. تسهيل إدارة الكابلات

يتبني مفهوم تصميم وحدوي احترافي مع هيكل تخطيط كابلات مرناً، مما يعزز من مرونة التوصيلات وقابلية التعديل والاعتمادية. يسمح تصميم إدارة الكابلات القابل للحركة بإجراء تعديلات سهلة على مسارات الكابلات، بما يتناسب مع تغير متطلبات النظام أو احتياجات التوسع. تسهم هذه الوحدوية في تبسيط عمليات التركيب والصيانة، مما يجعلها مناسبة للمشاريع الكهربائية المعقدة أو البنية التحتية المُعدة للمستقبل.

التفاصيل الفنية
النوع قطر الكابل القابلة للتطبيق الحجم (مم)
L1 L2 L3 L4 م
JGP-01 30-40 112-127 158 55 95 12X100
JGP-0 40-50 132-150 180 60 135 12X100
JGP-1 50-60 150 180 60 135 12X110
JGP-2 60-70 ١٧٨-١٨٦ 215 65 155 12X110
JGP-3 70-80 ١٩٧-٢١٣ 260 70 185 ١٢×١٣٠
JGP-4 80 إلى 90 ٢٢١-٢٣٥ 265 80 205 ١٢×١٣٠
JGP-5 ٩٠-١٠٨ ٢٣٢-٢٧٨ 315 80 235 ١٢×١٧٠
JGP-6 100-120 277-305 340 80 250 12X180
JGP-7 120-140 306-342 375 80 285 12X200
JGP-8 130-145 317-354 385 80 290 12X200
البيانات قياس يدوي وللاستشارة فقط، يرجى الرجوع إلى المنتج الفعلي.
