الصفحة الرئيسية /  المنتجات /  أداة تثبيت /  مشبك إرساء

تركيبات (مشبك حلقة الكابل JGW من سبيكة ألمنيوم، تثبيت)

JGW-001-2

ميزات المنتج

1. مواد عالية الجودة

مصنوعة من سبيكة ألمنيوم مقاومة لل corrosion ولها درجة عالية من القوة، وتتميز هذه المشابك بقوة متفوقة وخصائص خفيفة الوزن، كما أنها مقاومة للتآكل والتأكسد. يمكن أن تعمل في بيئات تتراوح درجات حرارتها بين -50°م و 130°م، مما يضمن متانتها في الظروف القاسية من البرودة الشديدة أو الحرارة العالية. إن كثافة المادة المنخفضة تُسهّل عملية النقل والتركيب مع الحفاظ على سلامة هيكلها.

2. تصميم هيكلي منطقي

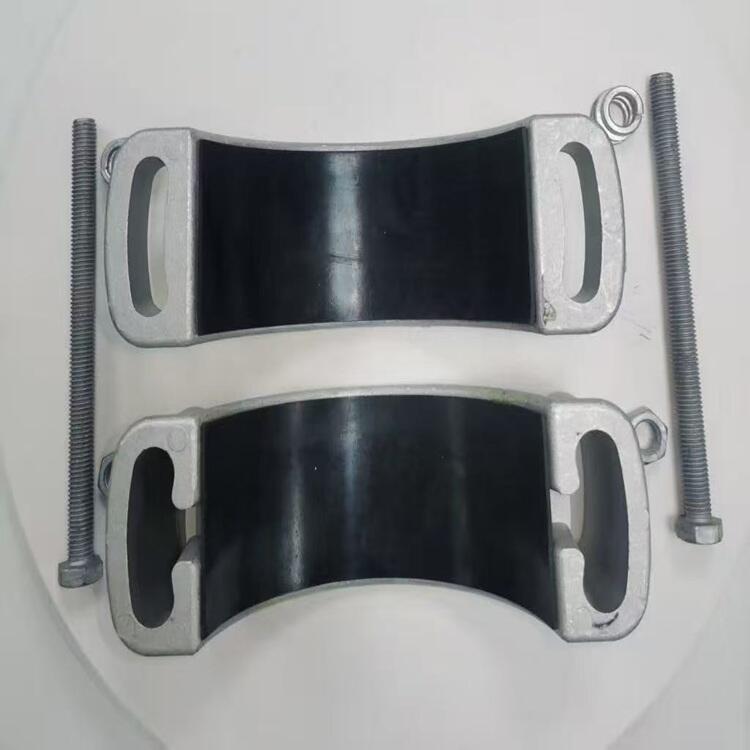

تتميز ببنية مدمجة، وتثبت بواسطة болтов لتوفير تركيب مريح وفعال. توجد وسادة مطاطية واقية في القسم الأوسط، توفر توسيدًا واقيًا للكابل. هذه الوسادة تقلل من الاحتكاك والإجهاد الميكانيكي بين المشبك والكابل، مما يمنع تلف الغلاف وامتصاص الاهتزازات. ويتيح التصميم الوحدوي التجميع السريع، مما يقلل تكاليف العمالة ويضمن تثبيتًا موثوقًا في أنظمة نقل الطاقة.

مزايا المنتج

1. أداء عزل ممتاز

مصنوعة من مواد عازلة، خالية من التآكل الكهربائي وتحقن بشكل فعال التيارات الدوامية، مما يقلل خطر حدوث دوائر قصر أو مخاطر الصدمة الكهربائية. ويضمن هذا التصميم عمرًا طويلًا في الخدمة، مما يجعلها مناسبة للاستخدام على المدى الطويل في الأنظمة ذات الجهد العالي. كما تقلل الخصائص غير الموصلة الحاجة إلى الصيانة وتعزز السلامة التشغيلية.

2. نطاق واسع من التطبيقات

تتوفر بعدة إصدارات، مما يسمح بتركيب كابلات بأقطار مختلفة تتراوح تحديدًا من 75 مم إلى 146 مم. تجعل هذه المرونة استخدامها مناسبًا لأنواع مختلفة من الكابلات، بما في ذلك كابلات نقل الطاقة وكابلات التحكم وكابلات متخصصة في البيئات الصناعية والتجارية والسكنية.

3. حماية الكابل

توفر دعمًا ميكانيكيًا مستقرًا عن طريق تثبيت الكابل بشكل محكم، ومنع حدوث الانحناء أو الانتقال أو التلف الناتج عن القوى الخارجية. يتم توزيع الإجهاد الميكانيكي بشكل متساوٍ عبر الكابل بفضل تصميم المشبك، مما يقلل من تركيزات الإجهاد التي قد تؤدي إلى تآكل الغلاف أو تلف الموصلات الداخلية. علاوة على ذلك، فإن وجود وسادة مطاطية متكاملة أو تبطين يحمي الكابل дополнительно من التآكل والاهتزاز، مما يضمن الاعتمادية على المدى الطويل في البيئات الديناميكية.

الميزات الوظيفية

1. تثبيت الكابل

تُستخدم لتأمين الكابلات بعد وضعها وتركيبها، مما يضمن بقاءها في الموضع الصحيح ومنع الحركة الناتجة عن القوى الخارجية أو الوزن الذاتي. كما أنها تحافظ على ترتيب الكابلات بشكل منظم بعد التركيب، وتجنب حدوث أي انحراف أو إزاحة في صواني الكابلات أو الأنفاق أو الأنظمة المعلقة، مما يسهل الصيانة والتفتيش.

2. وظيفة مقاومة الانزلاق

تمنع الانزلاق الفعال للكابلات، خاصةً في الحالات المائلة أو الرأسية أو التي يُحتمل أن تنزلق فيها الكابلات، مما يضمن استقرار الكابلات وأمانها تحت مختلف الظروف البيئية. ويضمن تصميم المشبك -والذي يكون غالبًا مزودًا بوسادات مطاطية مانعة للانزلاق أو أسطح مسننة- احتفاظًا ميكانيكيًا موثوقًا به لمقاومة القوى الجاذبية أو القوى الديناميكية.

3. منع فقدان تيار هوبي

تم تصميمه لإلغاء خسائر التيارات الدوامية باستخدام مواد غير مغناطيسية أو ذات توصيل مغناطيسي منخفض، مما يجعله قابلاً للتطبيق الواسع في مشاريع الهندسة الكهربائية. ومن خلال منع التبدد الناتج عن الحث الكهرومغناطيسي، فإنه يعزز من موثوقية وكفاءة أنظمة الطاقة في حين يقلل من الخسائر التشغيلية.

التفاصيل الفنية
الموديل قطر الكابل القابلة للتطبيق جميع وحدات الأحجام هي ملم
L1 L2 L3 L4 م
JGW-01 28-45 75 105 50 65 12X100
JGW-0 45-65 95 125 50 85 12x120
JGW-1 65-85 120 155 55 105 12x120
JGW-2 80-100 130 165 55 120 ١٢×١٣٠
JGW-3 90-110 140 175 55 130 12×150
JGW-4 100-120 155 192 62 140 12×150

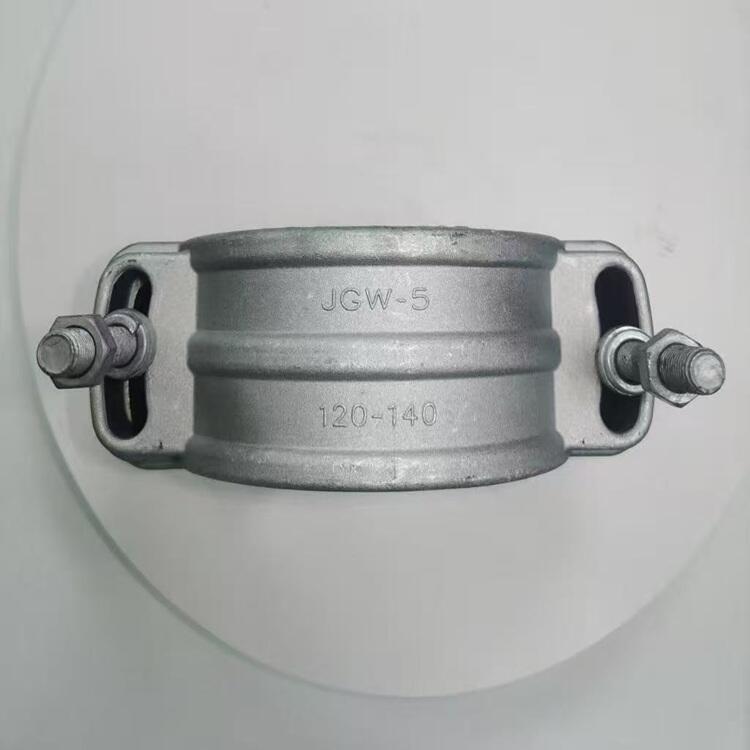

JGW-5 120-140 185 222 75 170 ١٢×١٧٠
JGW-6 140-166 195 226 80 195 12X180
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. وتخضع الأبعاد النهائية للمنتج الفعلي.
