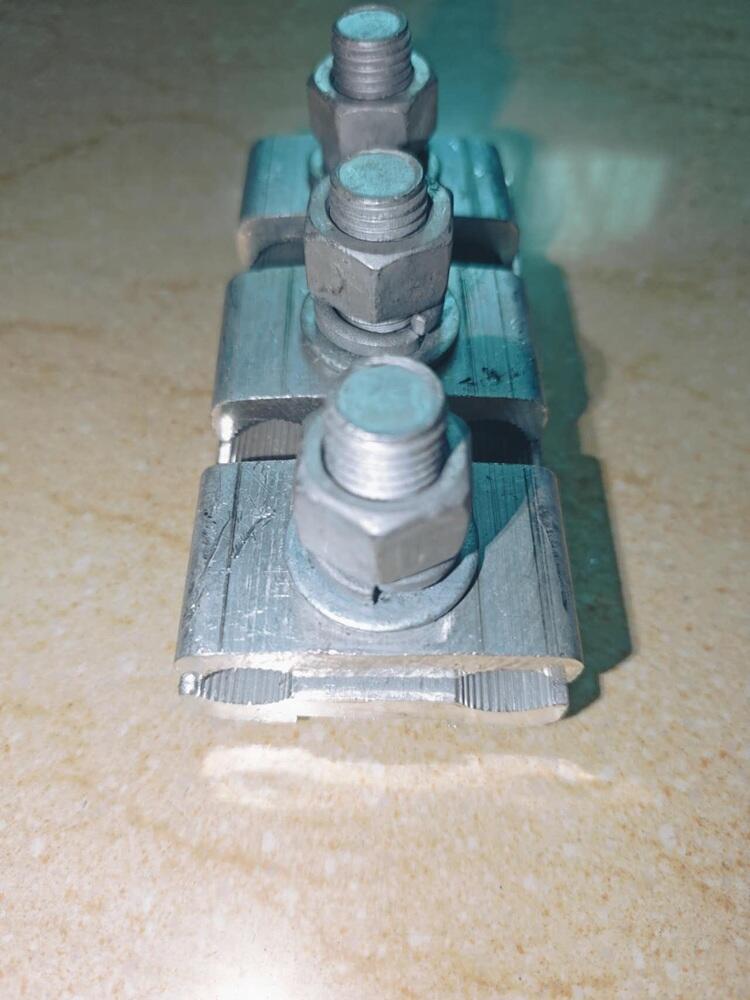

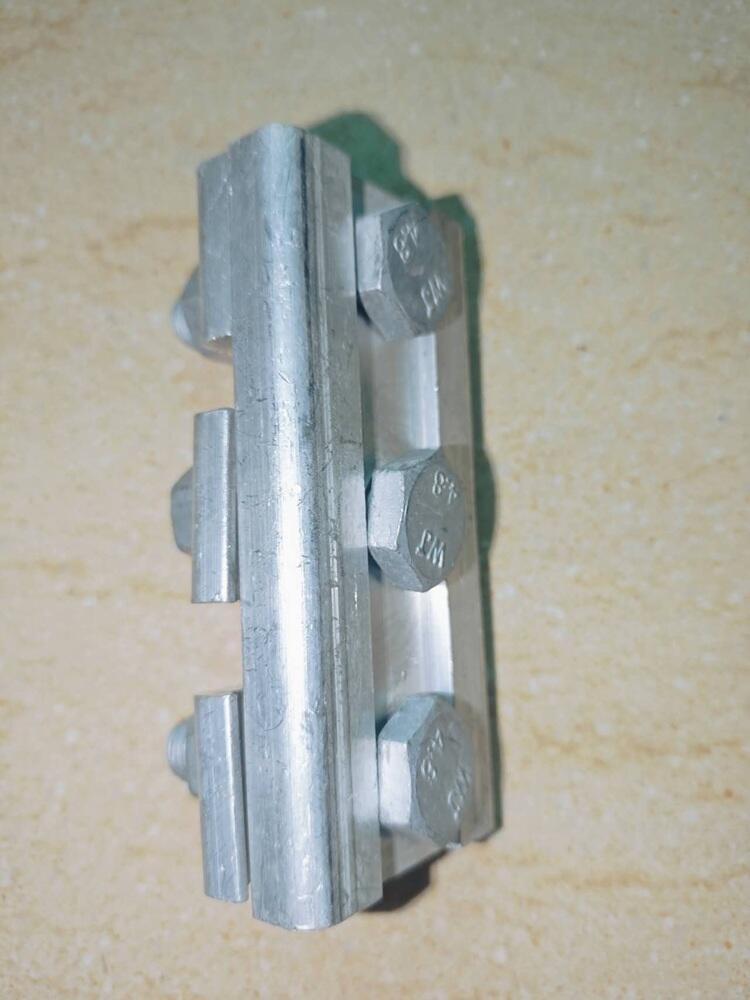

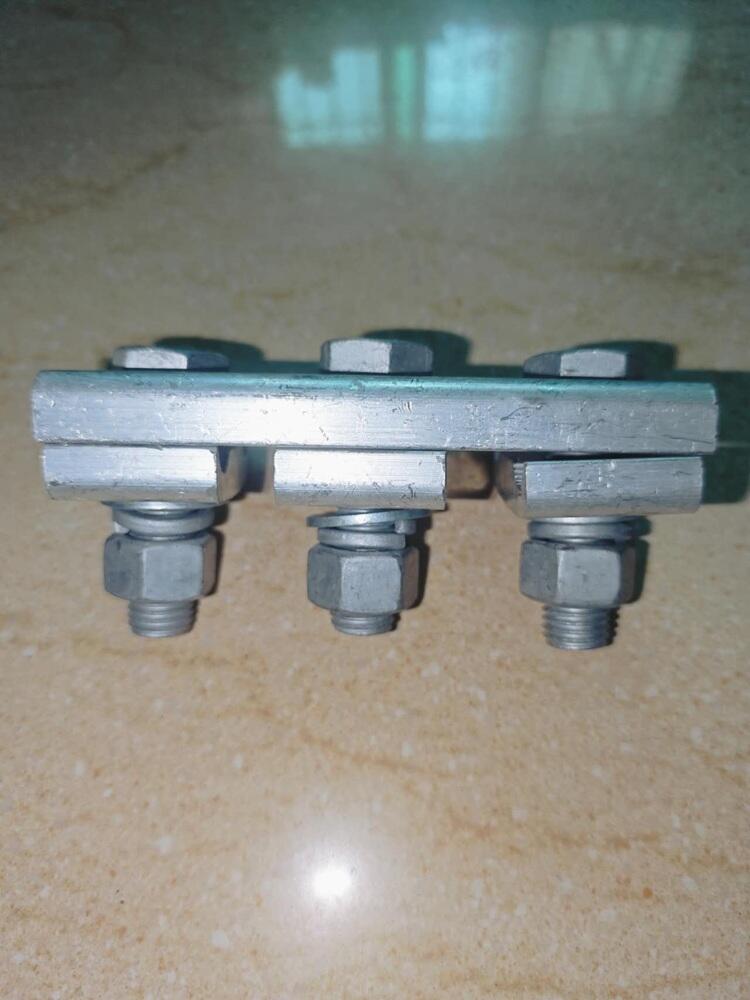

مشبك PG (موصل انتقالي من الألومنيوم، اتصال طرفي، مشبك توصيل متفرع على شكل حرف T)

JB-001-1

ميزات المنتج

جودة مادةPremium

مصنوع من سبيكة ألومنيوم مقاومة للأكسدة، توفر توصيلًا كهربائيًا ممتازًا ومقاومة عالية للتآكل لضمان عمر خدمة طويل.

تصميم هيكل مسنن

يتميز بملف أسنان / مسنن لزيادة مساحة التلامس مع الموصلات، و اختراق طبقات الأكسيد السطحية، وتقليل مقاومة التلامس من أجل نقل كهربائي فعال.

تصميم مكونات متكاملة

تمنع البنية المفردة وجود أجزاء مبتورة أثناء التركيب، وتبسط العمليات الميدانية، وتضمن كفاءة في الإنشاء.

آلية التثبيت ذات الشكل القوسي

تستخدم سطح تلامس على شكل قوس لتحقيق احتفاظ كامل بالموصلات، والتصدي بشكل فعال للتشوه الزاحف، وضمان استقرار الاتصال على المدى الطويل.

مزايا المنتج

نقل كهربائي ممتاز

يوفر معدن سبيكة الألومنيوم توصيلاً جيدًا بطبيعته، ويتم تعزيزه أكثر عبر البنية المسننة التي تزيد من مساحة التلامس، وتقلل مقاومة التلامس، وتقلل من فقدان الطاقة والحرارة الناتجة أثناء نقل الطاقة.

اتصال موثوق به

يجمع بين قوة تثبيت عالية ومقاومة تلامس منخفضة لضمان اتصالات كهربائية وميكانيكية مستقرة بين الموصلات الألومنيومية، مما يضمن استمرارية نقل الطاقة.

سهولة التركيب

تم تصميمه لتثبيت البراغي بتدفق عمل مبسط، دون الحاجة إلى أدوات متخصصة لتحقيق اتصالات آمنة، مما يعزز كفاءة التركيب.

أداء عالٍ للعزل الحراري

متوافق مع غطاء عازل يلبي معايير العزل الكهربائي الصارمة:

يتحمل جهد تيار متردد ≥18 كيلو فولت لمدة دقيقة واحدة دون حدوث تفريغ.

مقاومة العزل >1.0×10¹ أوم، مما يضمن عزلًا آمنًا تحت ظروف بيئية قاسية.

مقاومة الطقس

تم تصميمه ليتحمل الإشعاع فوق البنفسجي، والتآكل الناتج عن المطر، ودرجات الحرارة القصوى (-30℃ إلى +90℃). ويحافظ على الأداء المستقر حتى بعد اختبارات الشيخوخة المناخية الاصطناعية التي استمرت 1008 ساعة (وفقاً للمواصفة IEC 62217).

الميزات الوظيفية

وصل وتقسيم الموصلات

يُستخدم بشكل رئيسي لعمل الوصلات والتقسيمات غير المحملة للأسلاك المصنوعة من الألومنيوم أو موصلات ACSR (الموصلات المدعمة بأسلاك الفولاذ) في خطوط نقل الطاقة الجوية. ومن التطبيقات النموذجية ما يلي:

وصلات التجاوز عند الأبراج غير المستقيمة.

وصلات على شكل حرف T عند النقاط غير المحملة في أنظمة الطاقة.

نقل الحمل الكهربائي

تعمل كتركيب تلامس لتمكين اقتران الموصلات بالتوازي، ونقل الأحمال الكهربائية بكفاءة مع ضمان استمرارية تدفق التيار عبر الوصلة، وبالتالي الحفاظ على استقرار النظام.

دمج العزل والحماية

عند استخدامها مع غطاء عازل، فإنها

تحمي الوصلات من العوامل البيئية

تعزز السلامة والموثوقية في التشغيل من خلال تقليل مخاطر الصدمة الكهربائية.

تتوافق مع متطلبات العزل الكهربائي

التفاصيل الفنية

الموديل	مدى الأسلاك	المادة	ملاحظات المنتج
JB-0	16-25 مم	سبيكة الألومنيوم	طبقًا للمواصفة الوطنية طلاء الزنك الغمس الساخن
JB-1	35-50مم	سبيكة الألومنيوم	معيار المصنع
JB-1	35-50مم	سبيكة الألومنيوم	طبقًا للمواصفة الوطنية طلاء الزنك الغمس الساخن
JB-2	70-95مم	سبيكة الألومنيوم	معيار المصنع
JB-2	70-95مم	سبيكة الألومنيوم	طبقًا للمواصفة الوطنية طلاء الزنك الغمس الساخن
JB-3	120-150mm	سبيكة الألومنيوم	معيار المصنع
JB-3	120-150mm	سبيكة الألومنيوم	طبقًا للمواصفة الوطنية طلاء الزنك الغمس الساخن
JB-4	185-240مم	سبيكة الألومنيوم	معيار المصنع
JB-4	185-240مم	سبيكة الألومنيوم	طبقًا للمواصفة الوطنية طلاء الزنك الغمس الساخن
JB-5	300-500ملم	سبيكة الألومنيوم	طبقًا للمواصفة الوطنية طلاء الزنك الغمس الساخن
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. وتخضع الأبعاد النهائية للمنتج الفعلي.
