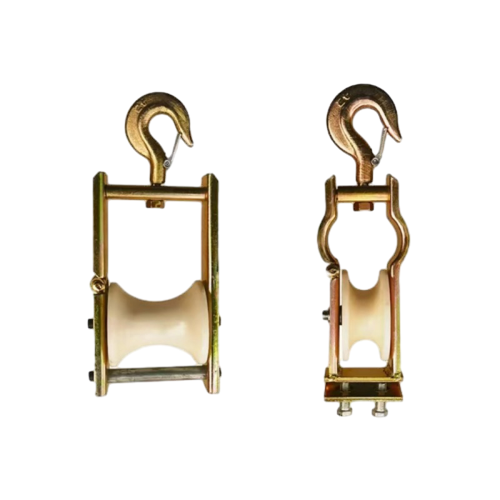

بكرة وضع الكابل.كتلة السحب.مشبك القدم.قطب الحديد

بكرة وضع الكابل.كتلة السحب.مشبك القدم.قطب الحديد

الصفحة الرئيسية /  منتجات /  أدوات التركيب والتجهيز. الأدوات المتخصصة والعامة. الكابلات /  بكرة وضع الكابلات.كتلة السحب.مشبك القدم.قطب الحديد

جميع المنتجات

بكرات التوتير. كتل الكابلات. فتحات بئر الزاوية المواجهة للأعلى. صواني الكابلات المصنوعة من النايلون. صواني الكابلات ذات المسار المستقيم. منافذ تعليق الأنابيب. عجلات الألمنيوم والعجلات الحديدية للبناء.

001

ميزات المنتج

1. مادة البكرة

نايلون عالي القوة: يوفر مقاومة ممتازة للتآكل والعزل، ومناسب لكابلات الموصلات المعزولة أو كابلات الاتصالات لمنع تلف غلاف الكابل. مناسب للمشاريع ذات الجهد المنخفض أو الكابلات الحساسة التي تتطلب عزلًا كهربائيًا ومعالجة لطيفة للكابل.

سبيكة ألمنيوم/فولاذ: توفر قدرة تحمل عالية للأحمال، ومناسبة لكابلات الطاقة ذات القطر الكبير أو الاستخدامات الثقيلة. كما أنها مقاومة للتآكل والصدأ، مما يجعلها متينة للمشاريع ذات نقل الطاقة عالي التوتر.

2. مادة الذراع

مصنوعة بشكل أساسي من المعدن (مثل الصلب، سبائك الألومنيوم)، مع تصاميم خفيفة الوزن تستخدم البلاستيك الهندسي عالي القوة لتوفير التوازن بين الاستقرار والنقلية. مما يجعل البكرة قابلة للتكيف مع كل من البيئات الخارجية الوعرة والمشاريع التي تتطلب سهولة النقل.

3. قناة مضادة لانزلاق القرص

تتميز بتصميم حواف مرفوعة لمنع انزلاق الكابلات أثناء السحب، مما يعزز السلامة ويقلل من خطر حدوث اضطرابات في التشغيل. تم تحسين شكل القناة للحفاظ على محاذاة الكابل حتى في المنعطفات الحادة أو التطبيقات ذات التوتر العالي.

4. تركيبات ثنائية/متعددة الأقراص

تُستخدم في الكابلات ذات القطر الكبير أو في الحالات التي تتطلب تغيير الاتجاه (على سبيل المثال: الزوايا، العبور فوق العقبات). يقوم التصميم متعدد الأقراص بتوزيع التوتر بشكل متساوٍ، مما يقلل من تآكل الكابل ويسهل توجيهه بسلاسة عبر المسارات المعقدة.

5. أذرع قابلة للطي/الفصل

تم تصميمه لتسهيل النقل والتخزين، مما يجعله مناسبًا للعمليات الميدانية أو الإنشاءات في المناطق المعقدة. تسمح البنية الوحدية بالتركيب والتفكيك السريع، وتوفير الوقت والجهد في المشاريع ذات التحديات اللوجستية.

6. قطر البكرة

بكرات اتصال صغيرة: تتراوح أقطارها بين 50–100 مم، ومناسبة لكابلات ذات مساحة مقطعية تصل إلى عدة ملم².

بكرات قوى كبيرة: تتراوح أقطارها بين 300–800 مم، وهي متوافقة مع كابلات تصل مساحتها المقطعية إلى آلاف الملليمتر المربع. ويطمئن هذا النطاق الواسع إلى القابلية للتكيّف مع مختلف متطلبات الصناعات.

7. القدرة على تحمل الأحمال

تتراوح من عشرات الكيلوغرامات إلى عدة أطنان، لتلبية متطلبات الوزن والشد المختلفة لكابلات مختلفة. صُمّمت النماذج الثقيلة لمشاريع شبكات الطاقة التي تستخدم خيوط فولاذية سميكة، بينما تخدم النماذج الخفيفة مهام الاتصالات أو تركيب الأسلاك المنزلية ذات الأحمال المنخفضة.

8. طرق التركيب

نوع معلق: يثبّت بواسطة خطاف أو مسمار على الأعمدة أو الهياكل.

نوع الدعم الأرضي: قاعدة مستقرة للاستخدام في خنادق الكابلات أو على الأسطح المستوية.

نوع مثبت على السكة: ينزلق على القضبان للاستخدام في الأنفاق أو أنظمة التوصيل المغلقة.

هذه المرونة تسمح باستخدامها في مختلف البيئات، من خطوط الطاقة الجوية إلى أنظمة الكابلات تحت الأرض.

9. تحملات عالية الدقة

مجهزة بمحامل كروية أو محامل إبرية لتقليل مقاومة الدوران، مما يضمن انزلاقًا سلسًا للكابل أثناء عملية السحب. ويقلل من الحرارة الناتجة عن الاحتكاك والتآكل الميكانيكي، ويطيل عمر البكرة والكابل معًا.

10. تصميم ذاتي للتشحيم

تحتوي بعض الموديلات على شحم تشحيم مدمج أو مواد ذاتية التشحيم، مما يقلل من تكرار الصيانة ويعزز المتانة خلال الاستخدام الخارجي لفترات طويلة. وهذا مفيد بشكل خاص في المواقع النائية أو التي يصعب الوصول إليها حيث تكون الصيانة الدورية صعبة.

مزايا المنتج

1. حماية الكابل

تحمي الأخاديد الملساء على سطح البكرة الكابلات من الخدش أو التآكل أثناء عملية السحب، مما يحافظ بشكل فعال على طبقة العزل والغلاف الخارجي ويطيل عمر الكابل الافتراضي. ويكتسب هذا الأمر أهمية خاصة في حماية الكابلات ذات الجهد العالي والجهد الفائق، حيث يمكن أن تؤدي أي أضرار بسيطة إلى تعطيل موثوقية النظام وسلامته.

2. كفاءة محسّنة

تحافظ على التحالف الأمثل للكابل أثناء عملية السحب، مما تقلل من حالات الانزلاق والالتواء والالتفاف. تسهم هذه العملية السلسة في تسريع عملية سحب الكابل وتحسين الكفاءة، وتوفير الوقت والتكاليف الإنشائية—وهو ما يكتسب أهمية بالغة في المشاريع الكبيرة التي تتضمن مسارات كابلات طويلة.

3. تقليل شدة العمل

باستغلال آلية بكرة الدوران، يتم تقليل الاحتكاك بشكل كبير بين الكابل والأرض أو العوائق الأخرى، مما يسهل على المشغلين سحب الكابل. تكون هذه التخفيضات في الجهد البدني ملحوظة بشكل خاص أثناء عمليات السحب لمسافات طويلة أو في المناطق المعقدة، مما يعزز إنتاجية العمال ويقلل من مخاطر الإرهاق.

الميزات الوظيفية

١. بناء خطوط النقل الهوائية

عند سحب الموصلات أو أسلاك الأرض بين الأعمدة، يتم تعليق البكرات من الذراع العرضية أو أنظمة بكرة السحب لدعم وزن الكابل والتحكم في الانحناء. هذا يضمن التوتر والمحاذاة المناسبين في خطوط الطاقة أو الاتصالات الهوائية، وهو أمر بالغ الأهمية لضمان السلامة والأداء الكهربائي.

٢. عبور الطرق السريعة أو السكك الحديدية أو الأنهار

تُستخدم أنظمة البكرات لرفع الكابلات إلى ارتفاعات آمنة أثناء العبور، مما يمنع تعطيل حركة المرور أو إتلاف الكابلات. على سبيل المثال، في مشاريع خطوط الطاقة، توجه بكرات متعددة الأقراص الموصلات فوق الطرق السريعة، بينما تضمن السيطرة على التوتر الحد الأدنى من الانحناء والحد الأقصى من الارتفاع.

3. وضع الكابلات في الأنفاق أو الخنادق

في خنادق الكابلات أو الأنفاق، توجه البكرات اتجاه الكابلات (خاصة كابلات الطاقة عالية الجهد ذات القطر الكبير) لتقليل الاحتكاك عند المنحنيات. وهذا أمر ضروري في تركيبات الكابلات طويلة المسافة، حيث يحافظ تقليل الإجهاد الميكانيكي على سلامة الكابل ويقلل من جهد التركيب.

4. نشر كابلات الألياف الضوئية

تُستخدم بكرات مصممة خصيصًا ذات عروض حواف دقيقة (مطابقة لأقطار كابلات الألياف الضوئية من 2 إلى 48 قلبًا) لتجنب سحق خيوط الألياف الهشة أو إتلافها. وتوفر الطبقة الخارجية الملساء ذات الاحتكاك المنخفض التعامل بلطف مع الكابلات خلال بناء الشبكات الضوئية الجوية أو تحت الأرض.

5. توصيل الكابلات بين المباني

يتم تركيب البكرات على الأسطح أو الجدران لتوفير سحب سلس لكابلات الارتفاع العالي حول المباني. وغالبًا ما يُستخدم هذا في مشاريع الشبكات الحضرية، حيث يجب أن تمر الكابلات عبر مخططات معمارية معقدة دون ثني أو شد مفرط.

6. الإنشاء والتجديد

سحب الحبال الفولاذية: تُستخدم لسحب الحبال الفولاذية من أجل رفع أو تثبيت الهياكل.

الكابلات الداخلية: تقلل من الاحتكاك عند تمرير الكابلات عبر الأسقف أو أنظمة التوصيل أو فراغات الجدران، مما يسهل عملية الأسلاك في المباني السكنية أو التجارية.

7. التطبيقات التعدينية والصناعية

في المناجم أو المصانع، تقوم البكرات بتوجيه كابلات الرفع أو أحزمة النقل، مما يقلل من التآكل الذي يصيب الأنظمة الميكانيكية. تعتبر البكرات الفولاذية الثقيلة مثالية للبيئات ذات الأحمال العالية، حيث تعزز متانة المعدات وكفاءة التشغيل.

8. الإصلاحات الطارئة

عند التركيب المؤقت للخطوط، يتم نشر البكرات بسرعة مع أعمدة مؤقتة لتسريع أعمال الإصلاح. تقلل سهولة نقلها وتركيبها من وقت التوقف في حالات استعادة الطاقة أو الاتصالات الحرجة.

التفاصيل الفنية
النوع قطر السلك المناسب عرض المخرش (ملم) قطر العجلة (مم) الوزن(كجم) وزن الخطاف
35*80 25-120 35 80 1.45 كجم 0.5T
35*120 25-150 35 120 1.75 كجم 0.5T
50*80 25-180 50 80 1.75 كجم 0.5T
60*120 25-240 60 120 2.2 كجم 0.5T
60*150 25-240 60 150 2.75KG 1T
80*120 25-300 80 120 2.75KG 1T
160*140 25-300 160 140 5.05 كغ 1T
100*120 25-300 100 120 3.25كجم 1T
60*200 25-240 60 200 3.5KG 1T
٦٠*٢٥٠ 25-240 60 250 4.5 كجم 2T
60*320 25-240 60 320 5 كجم 2T
٨٠*٣٢٠ 25-300 80 320 5.25 كغ 2T
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. سيتم تحديد الأبعاد النهائية وفقًا للمنتج الفعلي.
