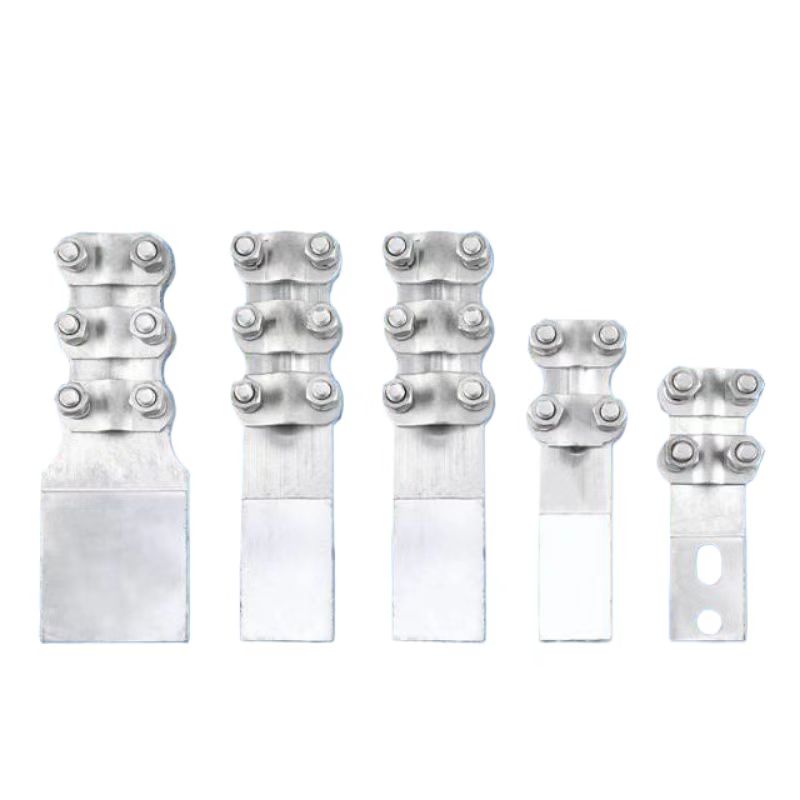

Gelötete Kupfer-Aluminium-Geräteklemme. Anschlussklemme. Kupfer-Aluminium Transformator-Übergangsclampe für Elektrokabel.

SLGQ-001-4

Produktmerkmale

1. Verbundmaterial

Aus oxidationsbeständigem Aluminiumlegierung und sauerstofffreiem Kupfer hergestellt, vereint hervorragende elektrische Leitfähigkeit des Kupfers mit der Wirtschaftlichkeit und Leichtigkeit von Aluminium.

2. Intelligente Struktur

Der Ausgangsleiterabschnitt weist typischerweise eine halbkreisförmige Bogenstruktur auf, die einen großflächigen Kontakt und eine feste Klemmung mit dem Leiter ermöglicht. Er ist in verschiedenen Winkeltypen erhältlich (z. B. 0°, 30°), um unterschiedlichen Installationsanforderungen gerecht zu werden.

3. Hochwertige Technologie

Verwendet ein neuartiges Verbundverfahren zur Einzelumformung, das eine stabile Produktqualität gewährleistet und keinen übermäßigen Nachbearbeitungsaufwand erfordert.

Produktvorteile

1. Hervorragende elektrische Eigenschaften

Dank niedrigem Kontaktwiderstand und guter elektrischer Leitfähigkeit reduziert es effektiv Leistungsverluste und Wärmeentwicklung und stellt somit zuverlässige und stabile Verbindungen sicher.

2. Hohe Korrosionsbeständigkeit

Das Kupfer-Aluminium-Verbundmaterial besitzt von Natur aus eine gewisse Korrosionsbeständigkeit, und einige Produkte unterziehen sich speziellen Oberflächenbehandlungen, wodurch ein langfristig stabiler Betrieb in verschiedenen Außenumgebungen ermöglicht wird.

3. Bequeme und effiziente Installation

Dank einer Schraubklemmstruktur erfordert die Installation lediglich das Einlegen des blanken Leiters in den halbrunden Bogen und das Festziehen der Schraube. Die Klemme richtet den blanken Leiter automatisch in der Mittelposition aus und bietet eine einfache Bedienung sowie ein minimiertes Risiko des Verlusts von Bauteilen.

Funktionale Merkmale

1. Elektrischer Anschluss

Wird hauptsächlich zum Verbinden von Abzweigleitern in Umspannwerken mit den Anschlussklemmen elektrischer Geräte wie Transformatoren, Leistungsschaltern, Messwandlern und Trennschaltern verwendet, um zuverlässige elektrische Verbindungen zwischen Kupfer- und Aluminiumleitern herzustellen und einen reibungslosen Stromfluss sicherzustellen.

2. Mechanische Befestigung

Bietet mechanischen Halt für Leiter, befestigt Kabel sicher an elektrischen Geräten und übernimmt mechanische Lasten wie Leiterspannung, um die Stabilität der Leitungsverbindungen zu gewährleisten.

TECHNISCHE DATEN

Modell	Eignete Leiterquerschnitte (mm)	Plattenbreite W	Anzahl der Schrauben	GesamtL
SLG-1Q	35-50	40	4	145
SLG-2Q	70-95	40	4	175
SLG-3Q	120-150	50	6	225
SLG-4Q	185-240	50	6	225
SLG-8Q	300	80	6	225
Alle angegebenen Maße wurden manuell ermittelt und können geringfügige Toleranzen aufweisen. Die endgültigen Abmessungen richten sich nach dem physischen Produkt.
