MDG-001-3
1. Hochfeste Materialien
Bestehen in der Regel aus hochwertiger Aluminiumlegierung oder hochfestem Stahl und zeichnen sich durch hohe Festigkeit und Härte aus. Sie können das Gewicht und die Zugkraft von Sammelschienen sowie die während Kurzschlüsse entstehenden elektrodynamischen Kräfte standhalten und gewährleisten somit eine feste Befestigung der Sammelschienen.
2. Gute elektrische Leitfähigkeit
Materialien wie Aluminiumlegierungen bieten eine hervorragende elektrische Leitfähigkeit, reduzieren den Leistungsverlust an den Verbindungspunkten der Befestigungsteile und verhindern eine Leistungsminderung der Befestigungsteile aufgrund von Wärmeentwicklung.
3. Korrosionsbeständigkeit
Die Oberfläche ist mit Korrosionsschutzmaßnahmen wie Verzinkung, Vernickelung oder Beschichtung mit korrosionsgeschützten Schichten behandelt und bietet somit einen starken Widerstand gegen Korrosion. Dadurch können die Befestigungsteile an verschiedene Außenumgebungen angepasst werden und ihre Lebensdauer verlängert sich.
4.Kompakte Bauweise
Durch das kompakte Design nehmen sie nur wenig Platz ein und nutzen den Installationsraum der Sammelschiene effektiv, wodurch die Installation und Wartung vereinfacht wird.
1.Bequeme Installation
Bei einer sinnvollen Konstruktion sind keine komplexen Werkzeuge oder besonderen Verfahren für die Installation erforderlich. Die Sammelschienen können schnell befestigt werden, wodurch die Baueffizienz gesteigert wird.
2. Hohe Zuverlässigkeit
Es kann die Sammelschienen zuverlässig befestigen und verhindert Verschiebungen, Vibrationen oder Ablösungen während des Betriebs und gewährleistet so einen sicheren und stabilen Betrieb des Stromversorgungssystems.
3. Starke Vielseitigkeit
In verschiedenen Spezifikationen und Modellen erhältlich, kann es an unterschiedliche Arten und Querschnitte von Sammelschienen angepasst werden, einschließlich Kupfer- und Aluminiumschienen, mit hoher Vielseitigkeit.
4. Niedrige Wartungskosten
Aufgrund hervorragender Materialien und Korrosionsbeständigkeit ist unter normalen Betriebsbedingungen keine häufige Wartung erforderlich, wodurch die Wartungskosten reduziert werden.
1. Sammelschienen-Befestigung
Die Hauptfunktion besteht darin, die Sammelschiene fest auf Stützisolatoren oder Sammelschienenhaltern zu befestigen, um die Sammelschiene in der vorgeschriebenen Position und im richtigen Abstand zu halten, wodurch die Installations- und Betriebsanforderungen elektrischer Geräte erfüllt werden.
2. Stromleitung
Während die Sammelschiene befestigt wird, kann der Strom in der Sammelschiene effektiv geleitet werden, wodurch eine reibungslose Stromübertragung gewährleistet wird, der Kontaktwiderstand verringert und die Wärmeentwicklung minimiert wird.
3. Lastaufnahme
Sie übernimmt natürliche Lasten wie das Eigengewicht der Sammelschiene, Windkraft, Eis und Schnee sowie die enormen elektrodynamischen Kräfte, die bei Kurzschlüssen entstehen, und stellt somit die Stabilität des Sammelschienensystems unter verschiedenen Arbeitsbedingungen sicher.

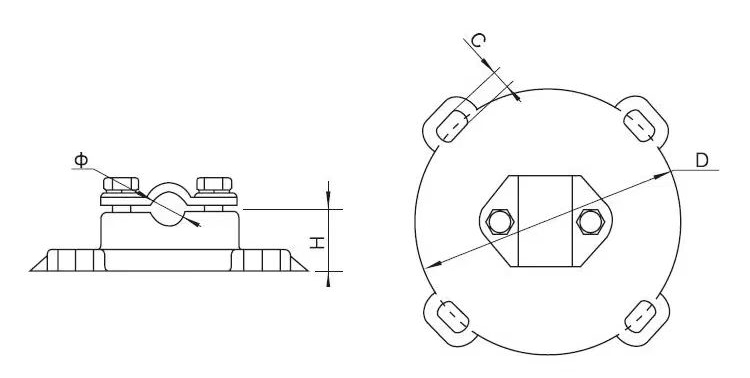

Modell | Leiterquerschnitt (mm) | Größe | |||
φ | H | C | D | ||
MDG-2 | 70-95 | 14 | 25 | 14 | 140 |
MDG-3 | 120-150 | 17 | 30 | 14 | 140 |
MDG-4 | 185-240 | 22 | 30 | 14 | 140 |
MDG-5 | 300-400 | 28 | 33 | 14 | 140 |
MDG-6 | 500-630 | 34 | 36 | 14 | 140 |
MDG-2-225 | 70-95 | 14 | 25 | 18 | 225 |
MDG-3-225 | 120-150 | 17 | 30 | 18 | 225 |
MDG-4-225 | 185-240 | 22 | 30 | 18 | 225 |
MDG-5-225 | 300-400 | 28 | 33 | 18 | 225 |
MDG-6-225 | 500-630 | 34 | 36 | 18 | 225 |
MDG-2-250 | 70-95 | 14 | 25 | 18 | 250 |
MDG-3-250 | 120-150 | 17 | 30 | 18 | 250 |
MDG-4-250 | 185-240 | 22 | 30 | 18 | 250 |
MDG-5-250 | 300~400 | 28 | 33 | 18 | 250 |
MDG-6-250 | 500-630 | 34 | 36 | 18 | 250 |
Alle angegebenen Maße wurden manuell ermittelt und können geringfügige Toleranzen aufweisen. Die endgültigen Abmessungen richten sich nach dem physischen Produkt |
