Abrazadera de suspensión de cabeza esférica QH-001-2

1. Materiales de alta calidad

Normalmente se fabrica con acero galvanizado al baño de zinc u otros materiales metálicos conductores. El proceso de galvanización al baño de zinc forma una capa densa de zinc en la superficie, previniendo eficazmente la oxidación y la corrosión del acero, adaptándose a diversos entornos exteriores adversos y prolongando su vida útil. Este tratamiento anticorrosivo asegura que la abrazadera permanezca estructuralmente sólida en condiciones climáticas extremas, como alta humedad, niebla salina o contaminación industrial.

2. Estructura Racional

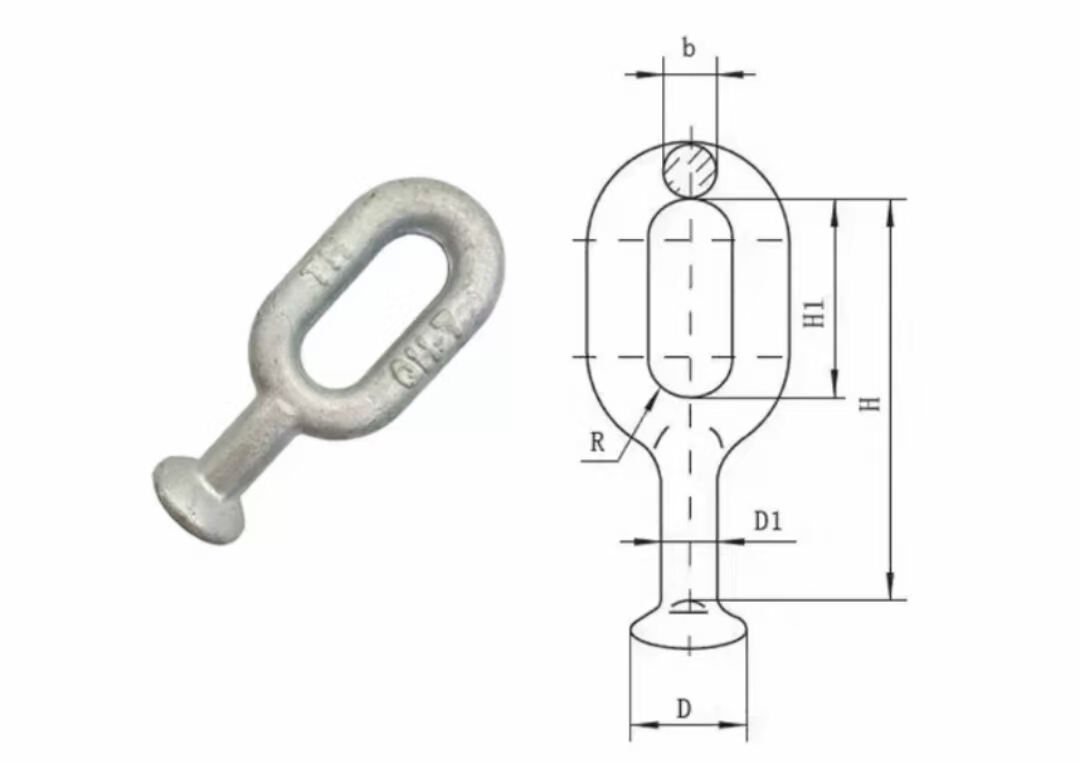

Un extremo está diseñado en forma de cabeza de bola, lo que tiene una excelente adaptabilidad para conectarse con cadenas de aisladores, asegurando una conexión ajustada y segura que no es fácil de desenganchar. El otro extremo es una unión en forma de anillo, la cual puede fijarse a postes o torres mediante placas de suspensión en ángulo recto u otros accesorios similares. Este diseño modular facilita la ensamblaje rápido y asegura estabilidad mecánica tanto en escenarios de tracción como de compresión.

3. Alta resistencia

El acero seleccionado pasa por un proceso razonable de tratamiento térmico, lo que le otorga buena resistencia y tenacidad. Puede soportar fuerzas de tracción sustanciales, cumpliendo con los requisitos mecánicos de las líneas de transmisión durante su operación y asegurando conexiones confiables. Por ejemplo, los modelos estándar pueden soportar cargas de tracción que van desde 70 kN hasta 210 kN, lo que los hace adecuados para diversas clases de voltaje, desde sistemas de media tensión hasta ultra alta tensión.

1. Conexión Segura

Tanto la conexión de la bola aisladora como la conexión del lazo de suspensión a otros accesorios/torre son altamente seguras, resistiendo el aflojamiento con el uso a largo plazo y reduciendo el riesgo de fallas en la línea causadas por problemas de conexión. La interfaz de bola y zócalo de ingeniería precisa asegura un ajuste ajustado, mientras que los sujetadores anti-aflojamiento mejoran aún más la estabilidad en entornos de alta vibración.

2. Fuerte Versatilidad

Disponible en múltiples modelos (por ejemplo, QH-7, QH-10, QH-16), puede combinarse con aisladores y otros accesorios de diferentes especificaciones, adecuados para líneas de transmisión con clases de voltaje que van desde 10kV hasta 330kV. Esta adaptabilidad lo convierte en una opción universal para diversos proyectos de red, desde redes de distribución urbanas hasta líneas de alta tensión de larga distancia, y cumple con estándares internacionales de intercambiabilidad.

3. ¿Qué es esto? Fácil de instalar

El diseño estructural facilita la instalación y desmontaje rápidos, mejorando la eficiencia en la construcción y reduciendo los costos de mano de obra. El diseño de cabeza esférica de enchufe y juega elimina la necesidad de herramientas especializadas, mientras que las interfaces estandarizadas permiten una integración rápida en cadenas de aisladores o estructuras de torres. Esta característica es particularmente beneficiosa para proyectos a gran escala o mantenimiento de emergencia, donde el ahorro de tiempo es crítico.

1. Función de Conexión

Se utiliza principalmente para conectar aisladores con otros accesorios como placas de suspensión en ángulo recto y abrazaderas de suspensión de cabeza de cuenco, formando cadenas de aisladores para suspender conductores de postes eléctricos/torres o fijarlos en torres de tensión. Esta conexión modular crea un sistema mecánico flexible pero seguro para la instalación de líneas aéreas.

2. Transmisión de Carga

En las líneas de transmisión, desempeña un papel crucial al transferir la fuerza gravitacional, la tensión y la carga del viento de los conductores a los postes/torres, asegurando el equilibrio mecánico de la línea. La estructura robusta de la tenaza distribuye eficientemente las cargas dinámicas para evitar concentraciones de esfuerzo que podrían comprometer la integridad estructural.

3. Adaptación a los movimientos de la línea

El diseño de cabeza esférica permite que la cadena de aisladores gire libremente dentro de un rango determinado, adaptándose a los desplazamientos de los conductores causados por la expansión/contracción térmica, el galope del viento u otros factores. Esta articulación alivia el estrés adicional en la línea, previniendo daños por esfuerzo mecánico—particularmente importante para líneas de larga distancia o regiones con variaciones extremas de temperatura.
