Collier de suspension à rotule

Collier de suspension à rotule

Accueil /  Produits /  Série De Raccords De Connexion /  Pince De Suspension À Tête Sphérique

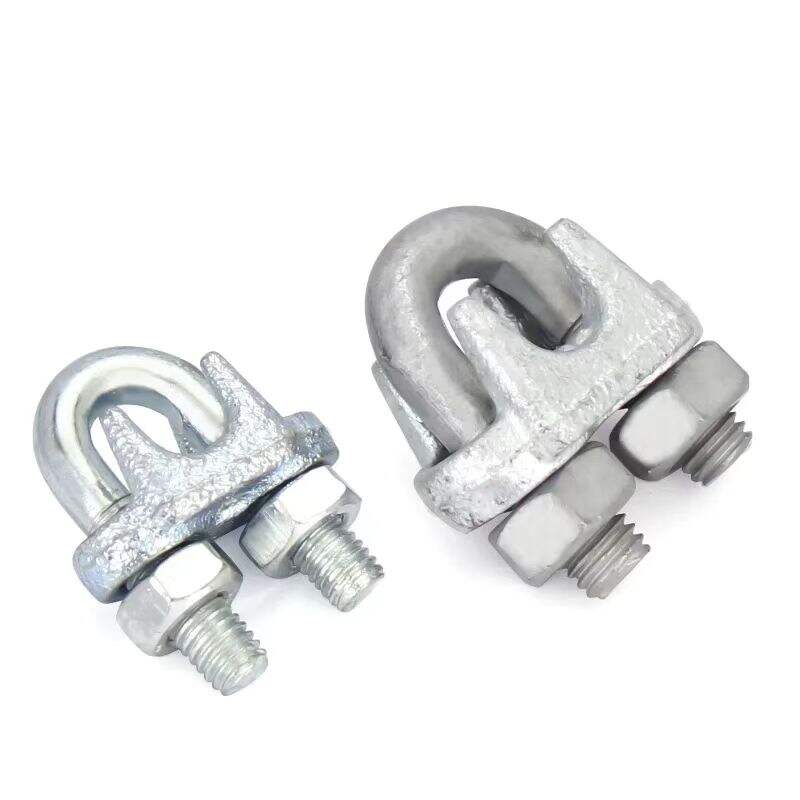

Pinces en fil d'acier JK-001-13

JK-001-13

Caractéristiques du produit

1. Matériau robuste

Généralement fabriqués en acier au carbone de haute qualité, via des traitements thermiques tels que le trempe et revenu, ils possèdent une grande résistance et dureté, capables de supporter de grandes forces de traction et de cisaillement.

2. Conception structurale

Généralement composés d'un anneau de serrage en forme de U, de vis et d'écrous. La largeur d'ouverture et l'arc de l'anneau de serrage en forme de U sont conçus selon différentes spécifications de câbles d'acier pour s'adapter étroitement à la surface du câble. Les écrous et les rondelles servent à fixer l'anneau de serrage, assurant ainsi une connexion sécurisée.

3. Traitement de surface

Pour améliorer la résistance à la corrosion, la surface des serre-câbles en acier est généralement galvanisée par trempage à chaud. La couche de zinc est uniforme et dense, empêchant efficacement l'oxydation de l'acier et prolongeant ainsi sa durée de vie.

Avantages du produit

1. Installation simple

L'installation ne nécessite que de placer le câble en acier dans l'anneau en forme de U et de serrer la vis, éliminant ainsi le besoin d'outils spéciaux ou de procédures complexes. Cela réduit le temps d'installation et les coûts de main-d'œuvre.

2. Connexion fiable

En serrant la vis, l'anneau en forme de U maintient fermement le câble en acier, générant une friction et une force de serrage suffisantes pour garantir une connexion stable et fiable entre le câble en acier et les autres composants, avec un risque minimal de desserrage ou de glissement.

3. Grande polyvalence

Disponible en plusieurs spécifications, il peut s'adapter à des câbles d'acier de différents diamètres et est largement utilisé dans les lignes aériennes et les structures dans divers secteurs tels que l'énergie, les télécommunications et la construction.

Caractéristiques fonctionnelles

1. Connexion de câble d'acier

Utilisé pour connecter les câbles d'acier avec des composants tels que les pylônes, les bras transversaux et les isolateurs, permettant de fixer les câbles d'acier dans des positions spécifiques et formant une structure stable de ligne aérienne.

2. Fixation du filin

Dans le système de filins des pylônes, il peut fixer le filin en acier au socle du pylône ou à la plaque d'ancre au sol, garantissant que la tension du filin est efficacement transmise au sol et stabilisant le pylône.

3. Fixation Temporaire

Pendant la construction ou l'entretien, il peut être utilisé comme dispositif de fixation temporaire pour maintenir le câble en place, facilitant les opérations ultérieures telles que l'ajustement de la tension du câble ou l'installation d'autres composants.

CARACTÉRISTIQUES

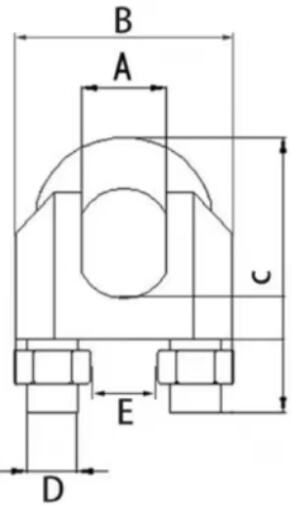

Spécification de la Tête de Clip A Largeur intérieure B Largeur totale Hauteur totale Diamètre du filet Pas de la vis Taille de la vis La taille de l'ouverture de la clé (MM)
M3 5.6 18.1 19.2 3.4 1.8 M4 7
M5 6.1 21.2 22.9 4.6 2.9 M5 8
GBM6 8.4 26.7 32 5.4 4.5 M6 10
GBM8 11.3 35 42.1 7.6 4.4 M8 14
GBM10 12.5 40.7 48.7 9.5 4.7 M10 17
GBM12 14.4 48.6 58.4 11.5 6.2 M12 19
GBM15 18.6 54.1 68.8 13.4 9.2 M14 22
GBM18 22 63 77.2 15.1 12.9 M16 24
GBM20 21.5 64.5 82.5 15.1 13.1 M16 24
GBM22 25.8 73.6 95.5 17.3 15.1 M18 27
GBM25 29.1 80.8 103 19.4 16.6 M20 30
GBM28 31.4 91 132 21.5 21 M22 32
GBM32 35.4 97.2 152 23 23.4 M24 34
Non - standard M6 8.9 27.4 30 5.3 4.5 M6 10
Non - standard M8 9.6 32.1 36.6 6.9 3.1 M8 13
Non - standard M10 11.2 34.8 41.5 7.4 5 M8 14
Non - standard M12 13.6 44.9 55 9 5.2 M10 17
Non - standardM15 17.2 50.4 62.3 11.2 8.3 M12 19
Non - standardM18 22.3 59.6 75.1 12.6 13.4 M14 22
Toutes les mesures fournies sont obtenues manuellement et peuvent contenir de légères tolérances. Les dimensions finales seront soumises au produit physique.
