PG 클램프(분기 T-조인트 클램프, Cu-Al 교차 연결 체결구)

JBTL-001-2

우수한 재질:

구리와 알루미늄으로 제작되어 구리의 우수한 전도성과 알루미늄의 경량성을 결합하였으며 부식에 강하고 산화 저항성이 뛰어납니다.

부품 통합:

구조 설계 측면에서 부품들이 일체형으로 구성되어 설치 중 부품이 떨어지지 않도록 하며 시공 작업을 용이하게 합니다.

톱니 구조:

톱니 구조를 통해 전선과의 접촉 면적을 증가시켜 전선 표면의 산화층을 효과적으로 관통하고 접촉 상태를 개선할 수 있습니다.

아크 클램핑:

아크 표면에서 넓은 범위로 전선을 고정함으로써 전선의 크리프 현상이 적어 안정적인 연결 상태를 유지할 수 있습니다.

낮은 접촉 저항:

톱니 구조와 큰 접촉 면적은 와이어 클램프가 전선과 밀접하게 접촉하도록 하여 접촉 저항을 효과적으로 줄이고, 전력 손실과 발열을 최소화합니다.

안정적인 연결:

우수한 체결력과 낮은 접촉 저항을 통해 구리와 알루미늄 전선 간에 신뢰성 있는 전기적 및 기계적 연결을 실현하여 전력 전송의 안정성과 신뢰성을 보장합니다.

강한 적응성:

다양한 직경의 전선에 적응할 수 있으며, 16~120mm² 범위의 다양한 규격의 구리선 및 알루미늄선 연결 요구사항을 충족시켜 활용도가 높습니다.

우수한 절연 성능:

절연 커버와 함께 사용할 수 있습니다. 절연 커버는 ≥18kV의 전원 주파수 전압을 1분간 견디며 절연 파괴가 없고, 절연 저항이 >1.0×10¹⁴Ω 이상으로 절연 보호를 효과적으로 수행할 수 있습니다.

강력한 내식성:

전기화학적 부식과 노후화를 방지하며 유지보수가 필요하지 않아 다양한 환경에서 장기간 안정적으로 사용할 수 있습니다.

도체 접속 및 분기: 주로 가공 전선로에서 비부하 지지 접속 및 분기에 사용되며, 비직선 탑의 점퍼 연결 및 전력 시스템의 비부하 연결부인 T-라인 등에 적용됩니다.

전기 부하 전송: 접점 하드웨어로서 전선을 병렬로 연결할 수 있으며, 전기 부하를 효과적으로 전달하고, 전류가 연결 지점을 원활하게 통과할 수 있도록 하여 전력 시스템의 정상적인 작동을 유지합니다.

절연 보호 조화: 절연 커버와 함께 사용할 경우 외부 요인으로부터 연결 지점을 보호하여 선로 운전의 안전성과 신뢰성을 향상시키고, 동시에 사람에게 감전 위험을 줄일 수 있습니다.

2.JBTL-001-2 tupian.jpg

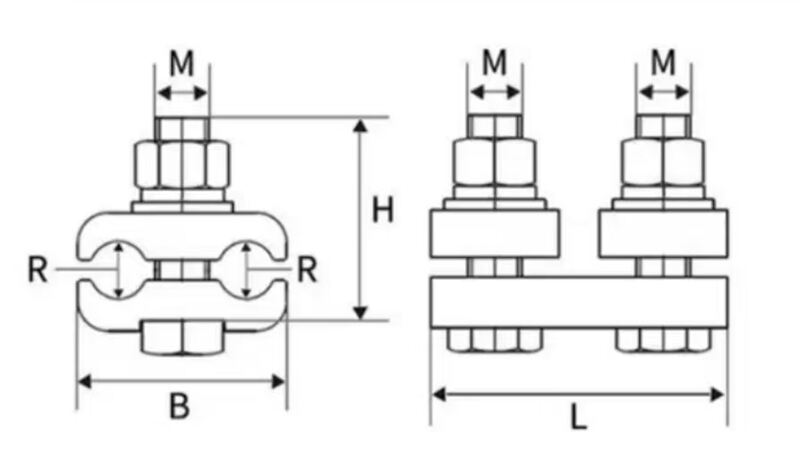

JBTL 구리-알루미늄 병렬 연결용 홈 클램프(mm) 기술 파라미터 표
모델	적용 가능한 다심 케이블 단면적 (㎡)	볼트 수	모든 크기(mm)
모델	적용 가능한 다심 케이블 단면적 (㎡)	볼트 수	R	B	L	H	M
JBTL-0	16-25/16-25	2	3.5	35.0	50.0	35.0	10.0
JBTL-1	35-50/35-50	2	5.0	40.0	60.0	35.0	10.0
JBTL-2	70-95/70-95	3	7.0	50.0	98.0	50.0	12.0
JBTL-3	120-150/120-150	3	8.5	62.0	108.0	50.0	12.0
JBTL-4	185-240/185-240	3	11.0	65.0	108.0	50.0	12.0
제공된 모든 측정값은 수동으로 측정한 것이며, 약간의 오차가 있을 수 있습니다. 최종 치수는 실제 제품을 기준으로 합니다.
