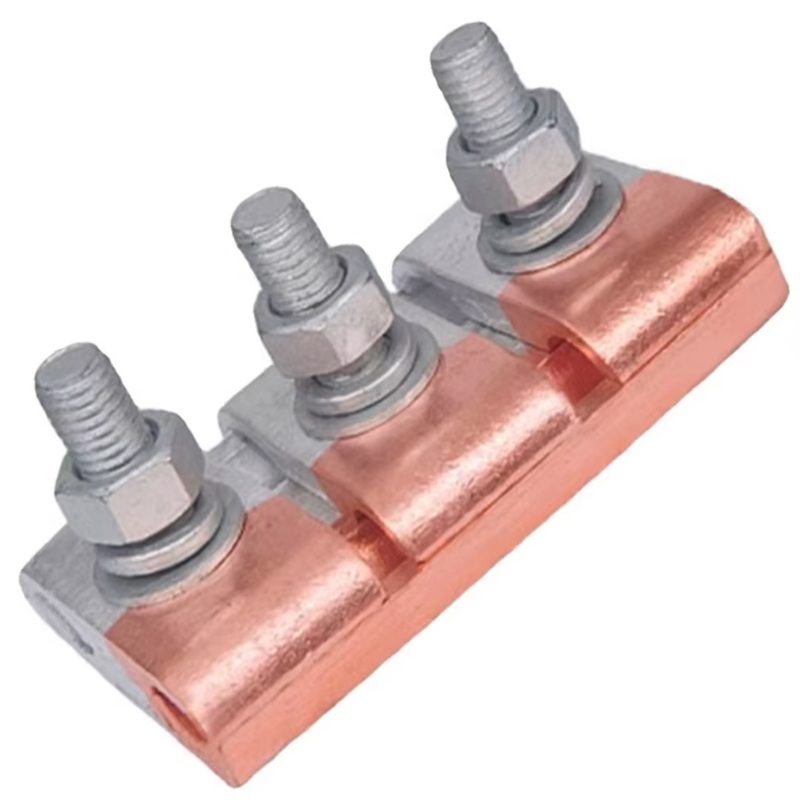

PG-Schelle (Zweig-T-Anschlusschelle, Cu-Al-Querverbindungsbefestigung)

JBTL-001-2

Produktmerkmale

Herausragendes Material:

Aus Kupfer und Aluminium hergestellt, vereint es die gute elektrische Leitfähigkeit des Kupfers mit der Leichtigkeit des Aluminiums. Es ist nicht anfällig für Korrosion und besitzt eine starke Oxidationsbeständigkeit.

Komponentenintegration:

In puncto Konstruktion sind die Komponenten integriert, wodurch gewährleistet wird, dass während der Installation keine Teile abfallen und die Bauarbeiten vereinfacht werden.

Gestuftes Profil:

Ein gestuftes Profil erhöht die Kontaktfläche mit dem Draht, durchbricht effektiv die Oxidschicht auf der Oberfläche des Drahtes und verbessert so die Kontaktsituation.

Klemmung über einen Bogen:

Durch die Klemmung des Drahtes über eine große Fläche auf der Bogenoberfläche ist ein Wegfließen des Drahtes unwahrscheinlicher, wodurch eine stabile Verbindung aufrechterhalten wird.

Produktvorteile

Niedriger Kontaktwiderstand:

Das gestufte Profil und die große Kontaktfläche stellen sicher, dass der Leiteranschluss eng am Draht anliegt, den Übergangswiderstand wirksam verringert, Stromverluste und Wärmeentwicklung minimiert werden.

Zuverlässige Verbindung:

Mit hoher Klemmkraft und geringem Kontaktwiderstand können zuverlässige elektrische und mechanische Verbindungen zwischen Kupfer- und Aluminiumdrähten hergestellt werden, wodurch die Stabilität und Zuverlässigkeit der Energieübertragung gesichert wird.

Starke Anpassungsfähigkeit:

Es kann an Drähte unterschiedlicher Durchmesser angepasst werden und erfüllt die Anschlussanforderungen verschiedenster Kupfer- und Aluminiumleiter mit Querschnitten von 16 bis 120 mm², wodurch es über eine hohe Vielseitigkeit verfügt.

Gute Isolationsleistung:

Es kann zusammen mit einer isolierenden Abdeckung verwendet werden. Die isolierende Abdeckung kann eine Netzwechselspannung von ≥18 kV für 1 Minute ohne Durchschlag standhalten, und der Isolationswiderstand beträgt >1,0×10¹⁴Ω, wodurch ein effektiver Schutz der Isolierung gewährleistet ist.

Starke Korrosionsbeständigkeit:

Es verhindert elektrochemische Korrosion und Alterung, benötigt keine Wartung und kann über einen langen Zeitraum hinweg stabil in verschiedenen Umgebungen eingesetzt werden.

Funktionale Merkmale

Leiterverbindungen und -abzweige: Hauptsächlich eingesetzt für nichttragende Verbindungen und Abzweige von Kupfer- und Aluminiumleitern in Freileitungen, wie beispielsweise Sprungverbindungen an nichtlinearen Masten sowie T-Leitungen an nichttragenden Verbindungsstellen im Stromnetz.

Elektrische Leistungsübertragung: Als Anschlussbauteil kann es Leiter parallel miteinander verbinden, elektrische Lasten effektiv übertragen, sicherstellen, dass der Strom die Verbindungspunkte ungehindert passieren kann, und den normalen Betrieb des Stromversorgungssystems aufrechterhalten.

Isolationsschutz-Koordination: In Kombination mit einer Isolierabdeckung kann es verhindern, dass äußere Einflüsse die Verbindungspunkte beeinträchtigen, die Sicherheit und Zuverlässigkeit des Leitungsbetriebs erhöhen und gleichzeitig das Risiko von elektrischen Schlägen für Personen verringern.

TECHNISCHE DATEN

2.JBTL-001-2 tupian.jpg

Technische Parametertabelle der JBTL Kupfer-Aluminium Parallel-Rillenklemme (mm)
Modell	Anwendbarer Querschnitt von Litzen (㎡)	Anzahl der Bolzen	Alle Maße (mm)
Modell	Anwendbarer Querschnitt von Litzen (㎡)	Anzahl der Bolzen	R	B	L	H	M
JBTL-0	16-25/16-25	2	3.5	35.0	50.0	35.0	10.0
JBTL-1	35-50/35-50	2	5.0	40.0	60.0	35.0	10.0
JBTL-2	70-95/70-95	3	7.0	50.0	98.0	50.0	12.0
JBTL-3	120-150/120-150	3	8.5	62.0	108.0	50.0	12.0
JBTL-4	185-240/185-240	3	11.0	65.0	108.0	50.0	12.0
Alle angegebenen Maße wurden manuell ermittelt und können geringfügige Toleranzen aufweisen. Die endgültigen Abmessungen sind vom physischen Produkt abhängig.
