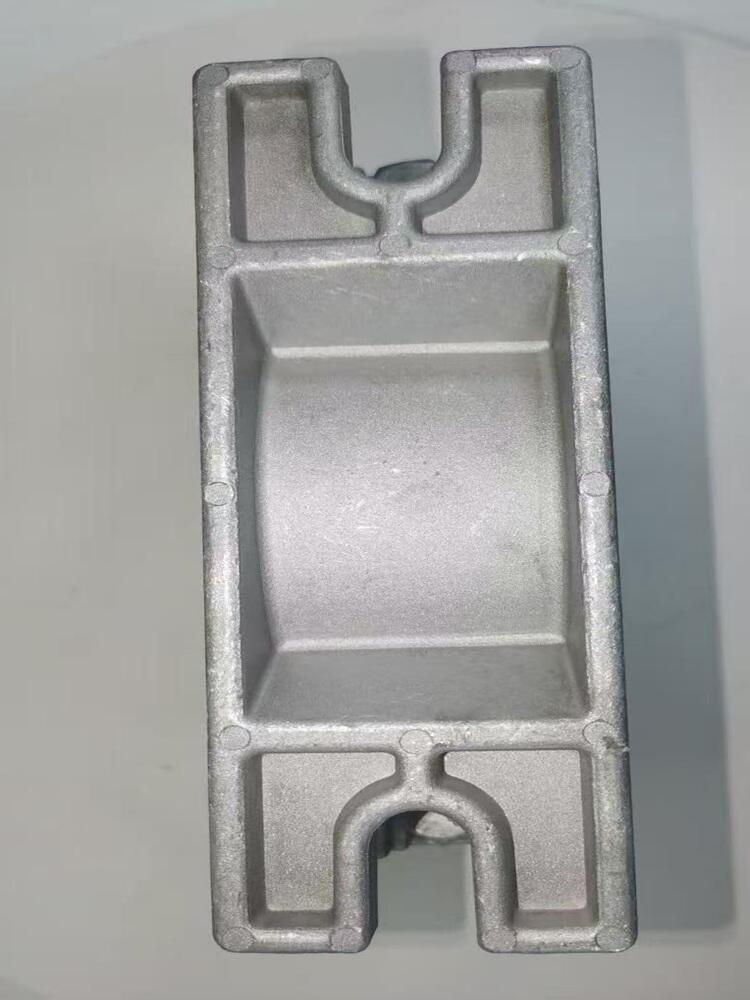

مشبك التثبيت (مشبك كابل مع قاعدة JGWD، حلقة كابل فولاذي صلب أحادي النواة عالي الجهد، تركيبات التثبيت)

JGWD-001-3

ميزات المنتج

1. مواد عالية الجودة

مصنوع من سبيكة ألمنيوم عالية القوة ومضادة لل corrosion، ويتميز بقوة متفوقة وتصميم خفيف الوزن، ومقاومة للتآكل ومقاومة للأكسدة، إضافة إلى مقاومة ممتازة للحريق. وهو قادر على العمل في بيئات تتراوح درجات حرارتها بين -50°م و 130°م، مما يضمن المتانة تحت ظروف درجات الحرارة القاسية. كما أن النسبة العالية بين القوة والوزن للمادة تسهل من عملية النقل والتركيب مع الحفاظ على سلامة الهيكل تحت الظروف القاسية.

2. تصميم هيكلي منطقي

تتميز ببنية مدمجة تُثبت بواسطة مسامير مغطاة بطبقة من الزنك بالغمس الساخن، مما يتيح تركيبًا مريحًا وموثوقًا. كما أنها تحتوي على وسادة مطاطية واقية مدمجة في المنتصف: يتم لف الكابل بالوسادة المطاطية ووضعه على جسم المشبك السفلي لتوفير حماية شاملة. ويقلل هذا التصميم من الاحتكاك بين المشبك والكابل، ويامتص اهتزازات، ومنع تآكل الغلاف أو الأضرار الميكانيكية. كما تعزز المسامير المجلفنة مقاومة التآكل، مما يضمن استقرارًا طويل الأمد في الاستخدامات الخارجية أو ذات الرطوبة العالية.

مزايا المنتج

1. أداء عزل قوي

مصنوعة من مواد عازلة، وهي محصّنة ضد التآكل الغلفاني وتحvented بشكل فعّال تيارات الدوامة، مما يجنّب حدوث مخاطر الدوائر القصيرة أو الصدمة الكهربائية. مع عمر خدمة طويل للغاية — 50 سنة للاستخدامات فوق الأرض و80 سنة للاستخدامات تحت الأرض — فإنها تضمن الاعتمادية على المدى الطويل في أنظمة الطاقة. ويمنع التصميم غير الموصل التداخل الكهرومغناطيسي ويقلل من الحاجة إلى الصيانة، مما يجعلها مناسبة للبنية التحتية الحيوية.

2. تطبيق واسع

تتوافر بعدة نماذج، وهي تتكيّف مع كابلات بأقطار مختلفة، حيث يتراوح قطر الكابل الخارجي المناسب بين 55 ملم و180 ملم. هذه المرونة تسمح باستخدامها بأنواع مختلفة من الكابلات، بما في ذلك كابلات النقل عالية الجهد وكابلات الأنفاق وكابلات التعدين وكابلات طاقة الرياح، مما يجعلها الاختيار الأمثل لمشاريع الهندسة الكهربائية المتنوعة.

3. أداء حماية ممتاز

يوفر دعماً ميكانيكياً مستقراً لمنع تدلي الكابلات أو انزياحها أو تلفها نتيجة القوى الخارجية. يتم توزيع الإجهاد الميكانيكي بشكل متساوٍ على طول الكابل، مما يقلل من تركيزات الإجهاد التي قد تؤدي إلى تآكل الغلاف أو تلف الموصل الداخلي. تعمل الوسادات المطاطية أو وسائط التخميد المدمجة على امتصاص الاهتزازات والصدمات، مما يعزز حماية الكابل في البيئات الديناميكية.

الميزات الوظيفية

1. تثبيت الكابل

يُستخدم لتثبيت الكابلات بعد وضعها وتركيبها، للتأكد من بقاءها في مواضعها الصحيحة ومنع تحركها الناتج عن القوى الخارجية أو وزنها الذاتي. كما يحافظ على ترتيب الكابلات وتنظيمها بعد التركيب، ويتجنب انحرافها أو تشابكها داخل صواني الكابلات أو الأنفاق أو الأنظمة المعلقة، مما يسهل عمليات الصيانة والتفتيش.

2. وظيفة مقاومة الانزلاق

بتصميم فريد، يمنع بشكل فعال انزلاق الكابلات، خاصة في الحالات المائلة أو الرأسية أو ذات خطر الانزلاق العالي. مما يضمن استقرار الكابلات وسلامتها تحت مختلف الظروف البيئية، مع آليات قفل محكمة لمقاومة القوى الجاذبية والقوى الحركية.

3. منع فقدان تيار هوبي

تم تصميمه لإلغاء فقدان التيارات الدوامية، ويستخدم على نطاق واسع في تطبيقات الهندسة الكهربائية، بما في ذلك خطوط نقل الطاقة والمحطات الفرعية ولوحات التوزيع. من خلال استخدام مواد غير مغناطيسية أو ذات توصيلية منخفضة، فإنه يمنع فقدان الطاقة الناتج عن الاستقراء الكهرومغناطيسي، وبالتالي يعزز من موثوقية وكفاءة أنظمة الطاقة ويقلل من الخسائر التشغيلية.

التفاصيل الفنية
الموديل نماذج الأسلاك المناسبة جميع وحدات الأحجام هي ملم
L1 L2 L3 L4
JGWD-1 45-65 97-115 130 54 105
JGWD-2 65-85 117-137 150 54 113
JGWD-3 80-108 140-150 170 7 135
JGWD.-4 100-125 160-175 190 70 160
JGWD-5 120-140 148-180 210 7 177
JGWD-6 140-166 157-223 238 72 20
JGWD-7 160-180 185-247 262 78 218
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. وتخضع الأبعاد النهائية للمنتج الفعلي.
