Ankerklammer

Ankerklammer

Startseite /  Produkte /  Haltevorrichtung /  Ankerklemme

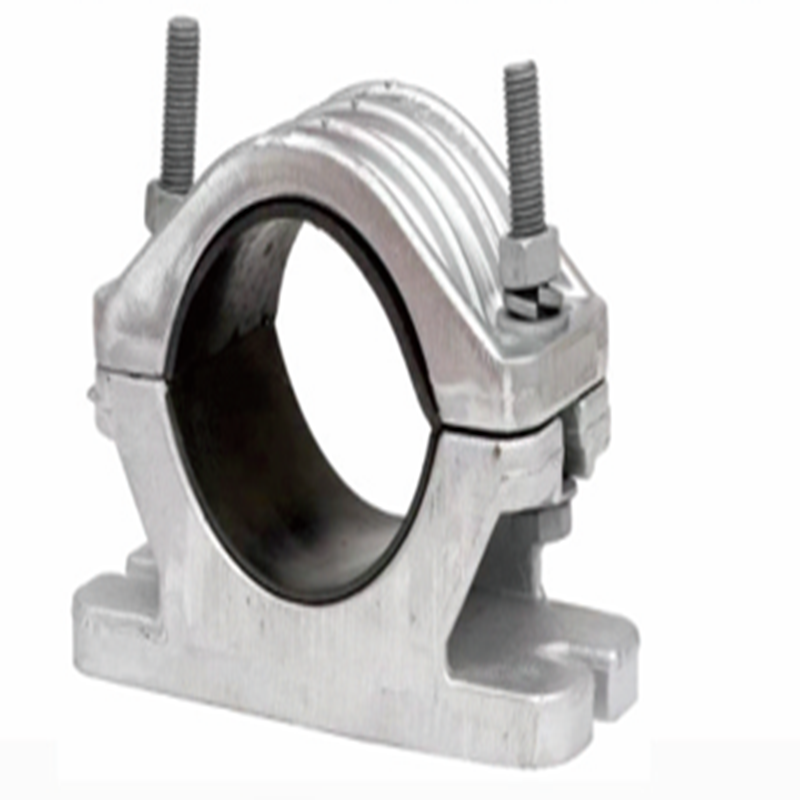

Befestigungsschelle (JGWD Kabelschlaufe mit Klemme und Basis, Einzelpoliger starrer Stahldraht-Hochspannungskabelbügel, Befestigungsteile)

JGWD-001-3

Produktmerkmale

1. Hochwertige Materialien

Aus hochfestem, korrosionsbeständigem Aluminiumlegierung gefertigt, bietet es hervorragende Festigkeit, ein leichtes Design, Korrosionsbeständigkeit, Oxidationsbeständigkeit und exzellente Feuerbeständigkeit. Es ist in der Lage, in Umgebungen mit Temperaturen von -50 °C bis 130 °C zu arbeiten und gewährleistet so Langlebigkeit unter extremen Temperaturbedingungen. Dank des hohen Festigkeits-Gewichts-Verhältnisses des Materials wird der Transport und die Installation vereinfacht, während die strukturelle Integrität auch in rauen Umgebungen erhalten bleibt.

2. Zweckmäßiges Strukturdesign

Dank einer kompakten Bauweise, die durch feuerverzinkte Bolzen gesichert ist, ermöglicht es eine bequeme und zuverlässige Installation. In der Mitte ist ein Gummipufferpolster integriert: Das Kabel wird mit dem Gummipolster umwickelt und auf den unteren Klemmkörper gelegt, um umfassenden Schutz zu gewährleisten. Diese Konstruktion minimiert die Reibung zwischen Klemme und Kabel, dämpft Vibrationen und verhindert Schäden an der Isolierung oder mechanische Beschädigungen. Die feuerverzinkten Bolzen verbessern die Korrosionsbeständigkeit und garantieren langfristige Stabilität bei Außen- oder Hochfeuchtigkeitsanwendungen.

Produktvorteile

1. Hohe Isolierfähigkeit

Aus isolierenden Materialien gefertigt, ist es frei von galvanischer Korrosion und verhindert Wirbelströme effektiv, wodurch Kurzschlüsse oder elektrische Schlaggefahren vermieden werden. Mit einer außergewöhnlich langen Lebensdauer – 50 Jahre bei oberirdischem Einsatz und 80 Jahre bei Verwendung unterirdisch – gewährleistet es langfristige Zuverlässigkeit in Stromversorgungssystemen. Das nichtleitende Design eliminiert elektromagnetische Störungen und reduziert den Wartungsbedarf, wodurch es für kritische Infrastrukturen geeignet ist.

2. Weite Anwendbarkeit

In mehreren Modellen erhältlich, passt es Kabel unterschiedlicher Durchmesser mit einem geeigneten Außenmanteldurchmesserbereich von 55 mm bis 180 mm an. Diese Vielseitigkeit erlaubt den Einsatz für verschiedene Kabeltypen, einschließlich Hochspannungsfreileitungen, Tunnelkabeln, Bergbauseilkabeln und Windenergiekabeln, wodurch es zur idealen Wahl für vielfältige Energietechnikprojekte wird.

3. Hervorragende Schutzleistung

Gewährleistet eine stabile mechanische Unterstützung, um Kabeldurchhängen, Verschiebung oder Schäden durch äußere Kräfte zu verhindern. Das Design verteilt die mechanische Belastung gleichmäßig entlang des Kabels und minimiert so Spannungskonzentrationen, die zu Mantelverschleiß oder Schäden an den inneren Leitern führen können. Integrierte Gummipolster oder Dämpfungselemente absorbieren zudem Vibrationen und Stöße und erhöhen dadurch den Schutz der Kabel in dynamischen Umgebungen.

Funktionale Merkmale

1. Kabelbefestigung

Wird verwendet, um Kabel nach dem Verlegen und der Installation zu sichern und sicherzustellen, dass sie ihre vorgesehenen Positionen beibehalten und vor Bewegungen durch äußere Kräfte oder Eigengewicht geschützt sind. Dies gewährleistet eine ordentliche und übersichtliche Kabelausrichtung nach der Installation und vermeidet Fehlstellungen oder Verknotungen in Kabelkanälen, Tunneln oder Überkopfsystemen, was Wartung und Inspektion vereinfacht.

2. Anti-Rutsch-Funktion

Dank eines einzigartigen Designs verhindert es effektiv das Abrutschen von Kabeln, insbesondere in geneigten, vertikalen oder risikoreichen Rutschszenarien. Dadurch ist die Stabilität und Sicherheit der Kabel unter verschiedenen Umweltbedingungen gewährleistet, unterstützt durch sichere Spannmechanismen, die gravitativen und dynamischen Kräften standhalten.

3. Wirbelstromverluste vermeiden

Konzipiert zur Vermeidung von Wirbelstromverlusten, wird es weitläufig in Anwendungen der Energietechnik eingesetzt, darunter Stromübertragungsleitungen, Umspannwerke und Verteilungspanele. Durch den Einsatz von nichtmagnetischen oder schlecht leitenden Materialien verhindert es Energieverluste, die durch elektromagnetische Induktion entstehen, und erhöht somit die Zuverlässigkeit und Effizienz von Stromversorgungssystemen sowie reduziert Betriebsverluste.

TECHNISCHE DATEN
Modell Anwendbare Kabelmodelle Alle Größenangaben sind in mm
L1 L2 L3 L4
JGWD-1 45-65 97-115 130 54 105
JGWD-2 65-85 117-137 150 54 113
JGWD-3 80-108 140-150 170 7 135
JGWD.-4 100-125 160-175 190 70 160
JGWD-5 120-140 148-180 210 7 177
JGWD-6 140-166 157-223 238 72 20
JGWD-7 160 bis 180 185-247 262 78 218
Alle angegebenen Maße wurden manuell ermittelt und können geringfügige Toleranzen aufweisen. Die endgültigen Abmessungen richten sich nach dem physischen Produkt
