1. Materiales Resistentes
Normalmente fabricadas con acero al carbono de alta calidad o aleación de aluminio de alta resistencia. El acero al carbono de alta calidad ofrece gran resistencia y dureza, capaz de soportar fuerzas de tracción grandes; la aleación de aluminio es ligera y resistente a la corrosión. Ambos materiales generalmente se galvanizan en caliente u otros tratamientos anti-corrosión para adaptarse a entornos al aire libre complejos.

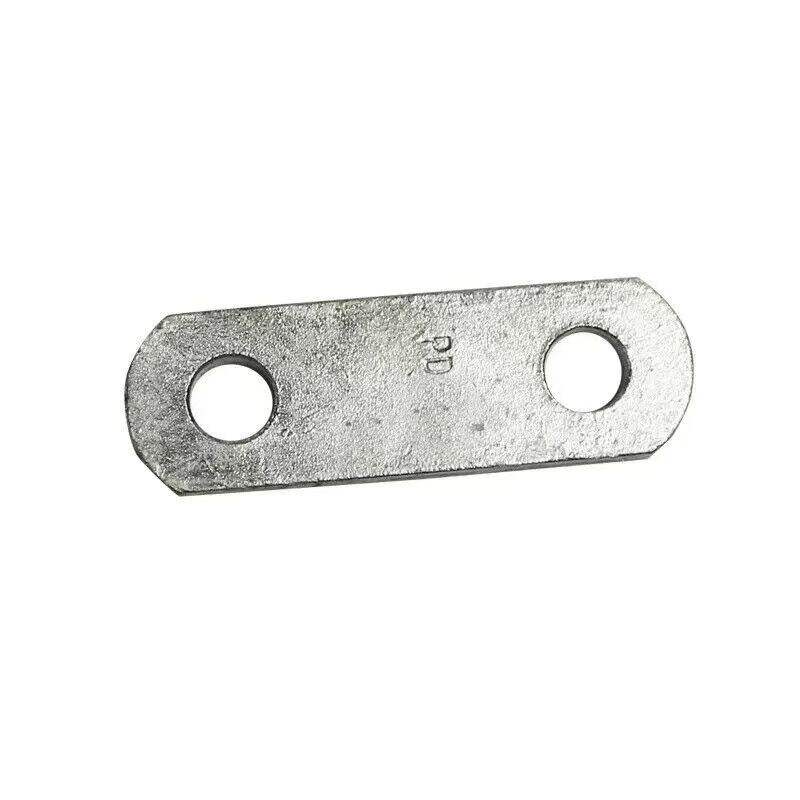

2. Diseño Estructural
Con forma de placa plana con múltiples agujeros para pernos a lo largo de la dirección de longitud. Las paredes internas de los agujeros para pernos pueden estar recubiertas con recubrimientos compuestos para mejorar la resistencia al desgaste y a la corrosión. El tamaño y el espaciado de los agujeros de conexión en ambos extremos están diseñados según estándares, facilitando la conexión con otros accesorios.
1. Conexión confiable
Conectado a otros accesorios mediante pernos o pinzas, asegurando una junta ajustada que reduce la resistencia y la pérdida de energía en el punto de conexión. Permanece seguro después de un uso a largo plazo, garantizando una operación estable de las líneas eléctricas.
2. Longitud Ajustable
Equipado con múltiples agujeros para pernos, permitiendo a los usuarios ajustar la longitud de la conexión seleccionando diferentes posiciones de agujeros. Esto amplía el rango de ajuste, permitiendo adaptarse a accesorios o líneas con requisitos de espaciado variables y mejorando la versatilidad.
3. Gran versatilidad
Disponible en diversas especificaciones y modelos, puede usarse con varios tipos de aisladores, anillos de suspensión, tenazas y otros accesorios. Es adecuado para líneas eléctricas aéreas y subestaciones en todas las clases de voltaje.
1. Conexión de Accesorios
Como componente crítico para conectar varios accesorios, une cadenas de aisladores, tensores, abrazaderas y otros accesorios para formar un sistema completo de transmisión eléctrica, asegurando tanto el rendimiento eléctrico como mecánico de la línea.
ajuste de longitud
En líneas eléctricas, se utiliza para ajustar la longitud de las cadenas de aisladores u otras cadenas de accesorios. Al fijarse en diferentes posiciones de agujeros, ajusta dinámicamente la longitud del accesorio y controla la tensión del conductor, asegurando una distribución uniforme de fuerzas entre los componentes y mejorando la estabilidad y seguridad de la línea.
3. Adaptación a Cambios en las Condiciones de Trabajo
Puede adaptarse a la expansión y contracción de los conductores causada por factores como la temperatura y el hielo/nieve. Al ajustar su propia longitud, la línea mantiene una operación óptima bajo diferentes condiciones de trabajo, reduciendo fallas como el inclinamiento de aisladores o la rotura de conductores y apagones causados por tensiones desiguales.

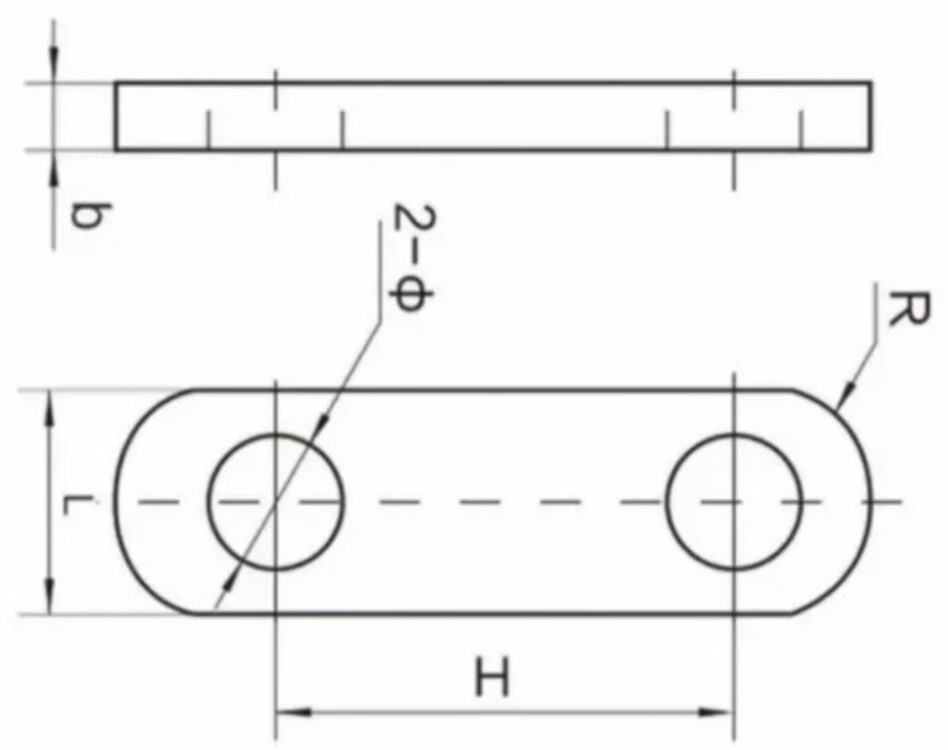

Modelo | TODOS LOS TAMAÑOS (MM) | Carga nominal de ruptura (KN) | Peso(kg) | ||||
φ | H | b | L | R | |||
PD-7 | 18 | 70 | 16 | 40 | 22 | 70 | 0.57 |
PD-10 | 20 | 80 | 16 | 45 | 24 | 100 | 0.86 |
PD-12 | 24 | 100 | 16 | 50 | 26 | 120 | 1.05 |
PD-16 | 26 | 100 | 18 | 60 | 32 | 160 | 1.28 |
PD-20 | 30 | 120 | 26 | 72 | 36 | 200 | 2.50 |
Todas las mediciones proporcionadas se obtienen manualmente y pueden contener pequeñas tolerancias. Las dimensiones finales estarán sujetas al producto físico. |
