Abrazadera de suspensión de rótula

Abrazadera de suspensión de rótula

Página de inicio /  PRODUCTOS /  Serie de Accesorios de Conexión /  Abrazadera de suspensión de rótula

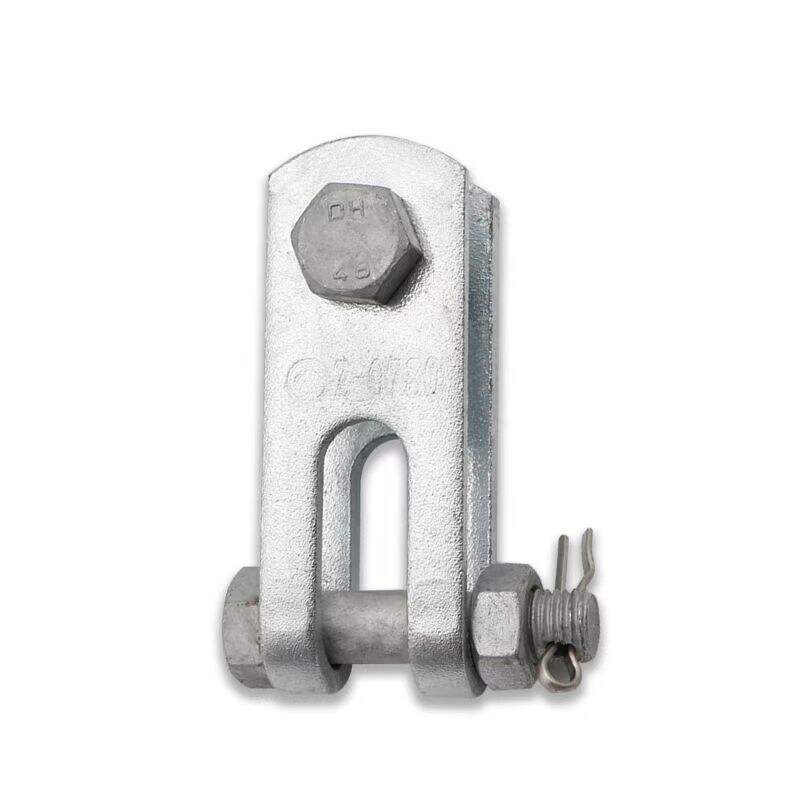

Z-001-10 Placa de Suspensión en Ángulo Recto

Z-001-10

Características del producto

1. Materiales de alta calidad

Normalmente fabricadas a partir de aleación de aluminio de alta resistencia o acero al carbono de alta calidad. Los materiales de aleación de aluminio son ligeros y resistentes a la corrosión; los materiales de acero al carbono ofrecen alta resistencia y tenacidad, capaces de soportar grandes fuerzas de tracción. Ambos generalmente se tratan con procesos anti-corrosivos como el galvanizado en caliente para adaptarse a entornos al aire libre complejos.

2. Estructura en Ángulo Recto

Cuenta con una forma única en ángulo recto, adaptándose inteligentemente a los cambios en la estructura de la torre y el trazado de líneas para lograr un posicionamiento e instalación precisos en torres con espacio limitado.

3. Alta Precisión de Maquinado

Fabricado con dimensiones precisas y una capacidad mecánica superior a la nominal, garantizando conexiones exactas y estables.

Ventajas del producto

1. Conexión Segura

Fijado a torres, cadenas de aisladores, etc., utilizando pernos de alta resistencia u otros accesorios de conexión especializados, asegurando una unión ajustada y resistente a la corrosión que puede operar de manera estable durante largos períodos en entornos al aire libre adversos.

2. Redirección Flexible

Con su orientación de conexión en ángulo recto, ofrece una redirección flexible y una fuerte adaptabilidad, siendo capaz de cambiar las direcciones de conexión según sea necesario para transmitir cargas eléctricas de manera efectiva.

3. Fácil mantenimiento

Fácil de instalar y desmontar. Durante inspecciones de líneas, reemplazo de aisladores y otras tareas de mantenimiento, los trabajadores pueden utilizar los puntos de conexión de la placa de suspensión en ángulo recto para colgar herramientas de reparación de manera sencilla o asegurar temporalmente el equipo. Su estructura estable puede soportar un peso determinado, garantizando operaciones de mantenimiento seguras y ordenadas.

Características funcionales

1. Conexión y Posicionamiento

Como componente crítico en líneas eléctricas aéreas para conectar torres con cadenas de aisladores u otros componentes de la línea, un extremo se fija al brazo transversal de la torre mediante pernos u otros conectores, mientras que el otro extremo se conecta a la cadena de aisladores. Enlaza torres posicionadas verticalmente con aisladores y conductores dispuestos horizontalmente para formar una conexión confiable, asegurando la posición precisa y segura de los conductores.

2. Ajuste de Tensión

Ajustando finamente el ángulo y la posición de instalación, ayuda a regular la distribución de tensión de los conductores, evitando fallos como la rotura de conductores causada por una tensión local excesiva, y mejorando la seguridad y fiabilidad de las líneas eléctricas aéreas.

3. Redirección de Ruta

Desempeña un papel clave cuando las líneas eléctricas aéreas necesitan girar o cambiar de dirección, guiando eficazmente la trayectoria del conductor para garantizar una transmisión estable de corriente a lo largo de la ruta predeterminada.

Presupuesto
  • 图片1.jpg
  • 图片2.jpg
Modelo de diseño general Modelo TODOS LOS TAMAÑOS (MM) Carga nominal de ruptura (KN) Peso(kg)
C1 C2 M H
Z-7 20 20 16 80 70 0.70
Z-10 20 20 18 80 100 1.00
Z-12 24 24 22 100 120 1.80
Z-16 26 26 24 100 160 2.38
Z-21 30 30 27 120 210 3.50
Z-25 33 33 30 120 250 4.80
Z-0780 20 20 16 80 70 0.70
Z-1080 20 20 18 80 100 1.00
Z-12100 20 24 22 100 120 1.80
Z-16100 22 26 24 100 160 2.90
Z-21100 24 26 24 100 210 3.40
Z-25110 28 30 27 110 250 3.80
Todas las mediciones proporcionadas se obtienen manualmente y pueden contener pequeñas tolerancias. Las dimensiones finales estarán sujetas al producto físico.
