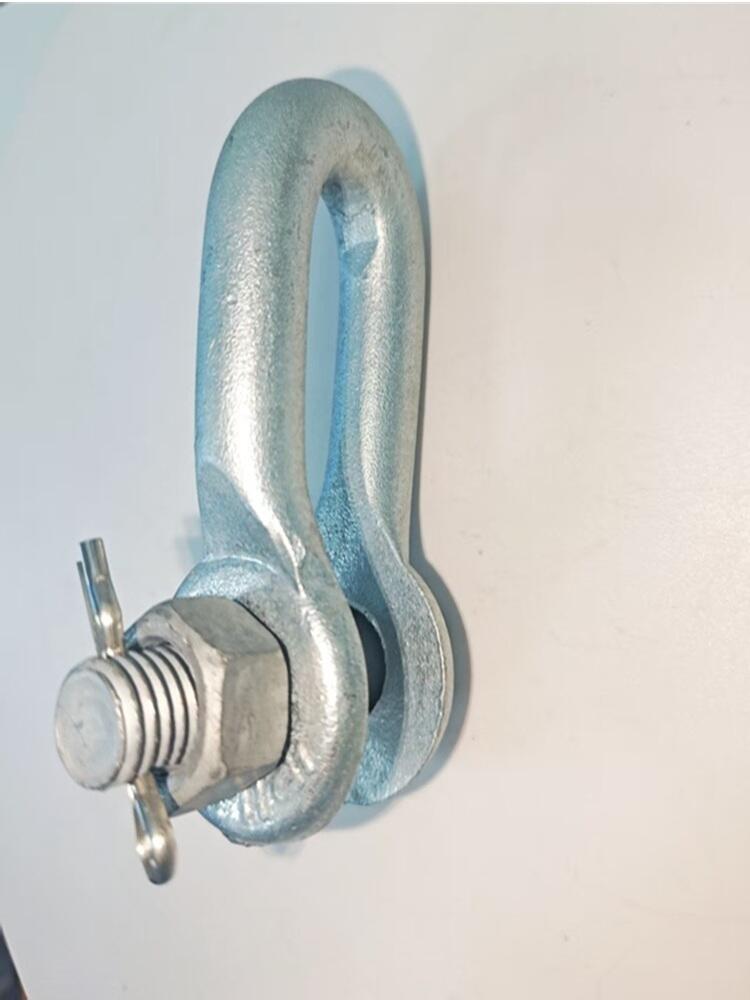

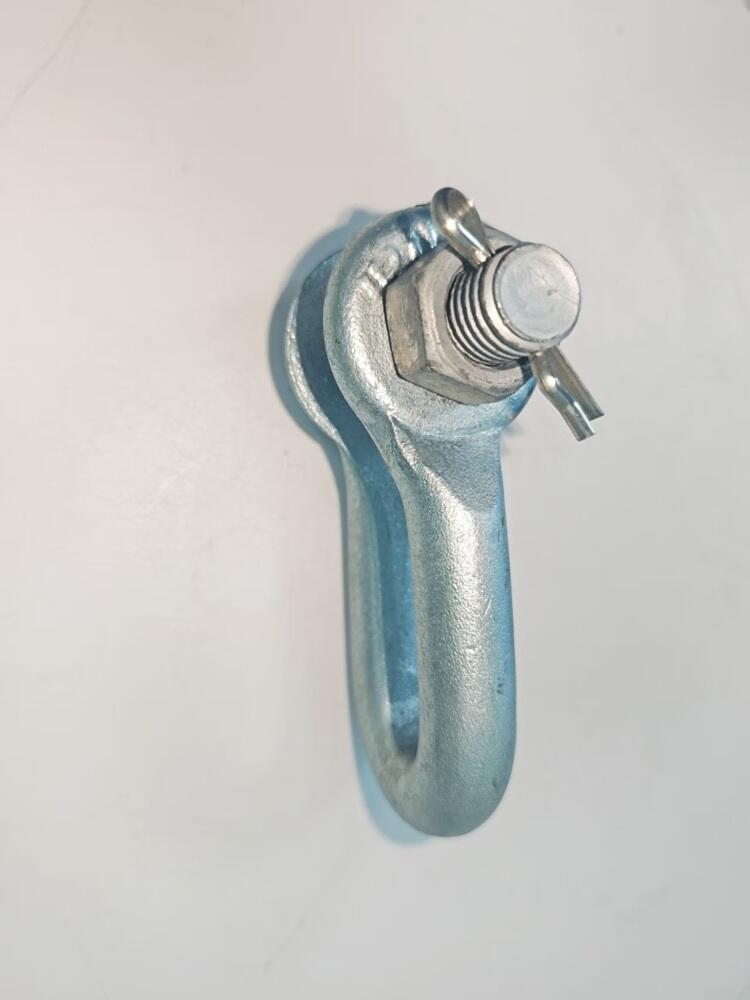

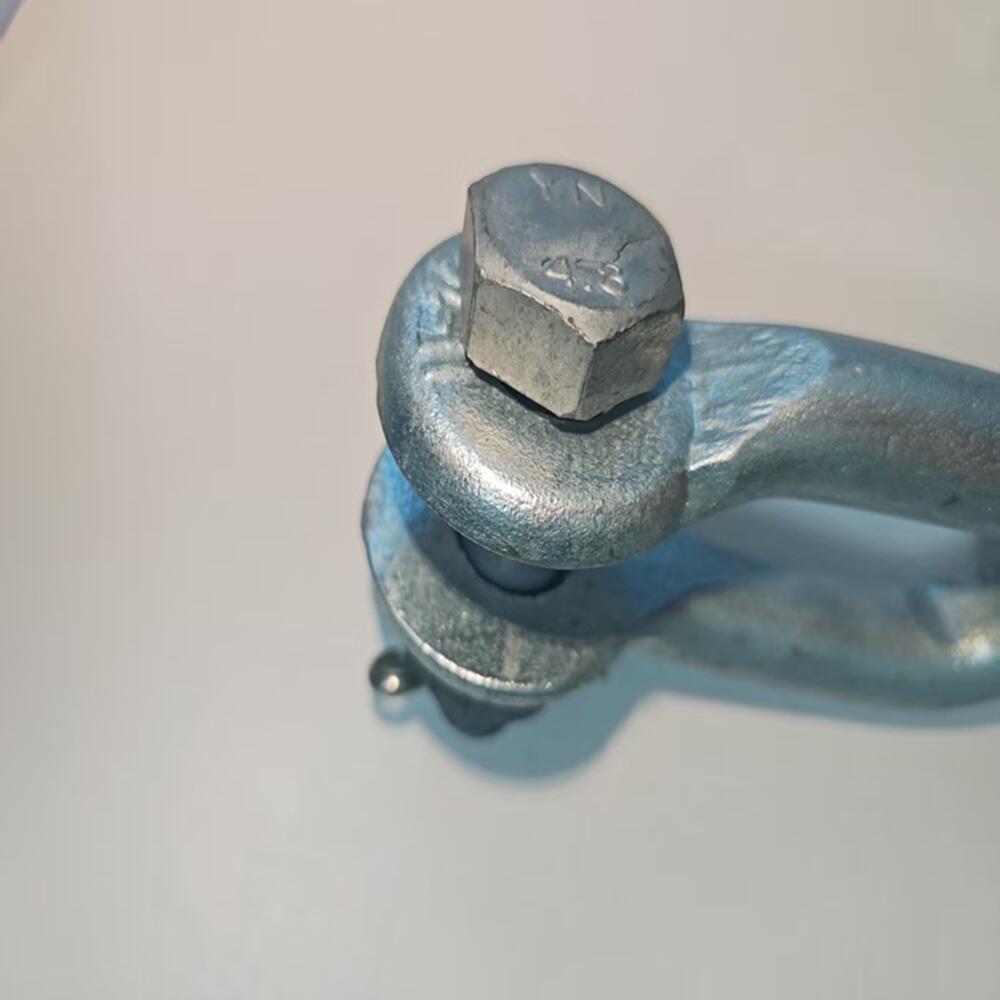

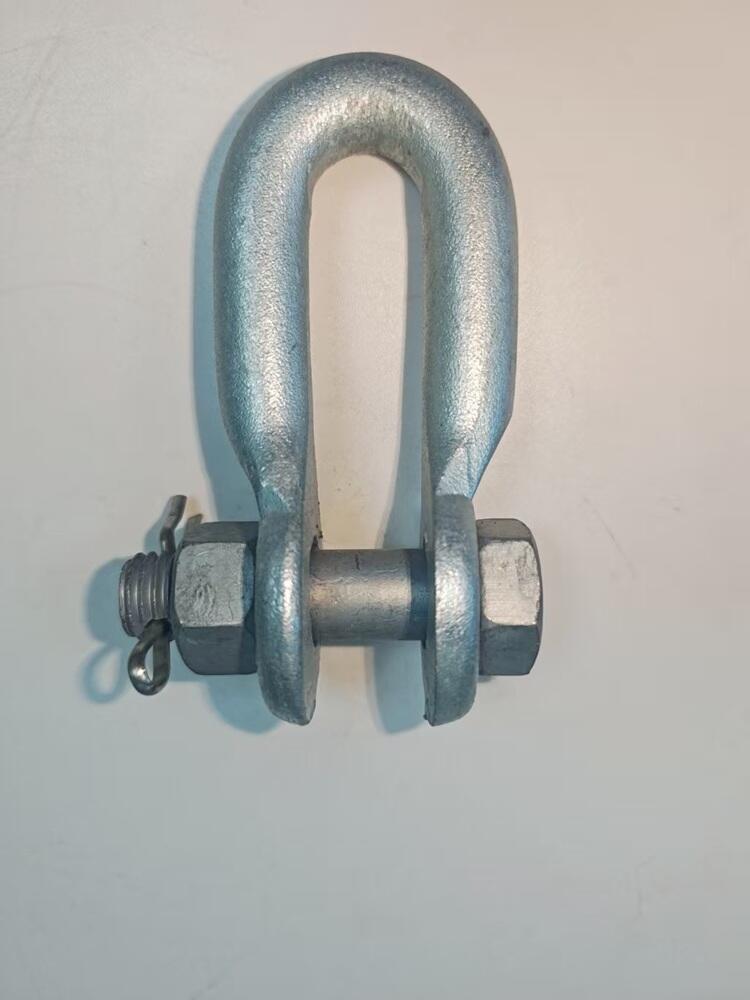

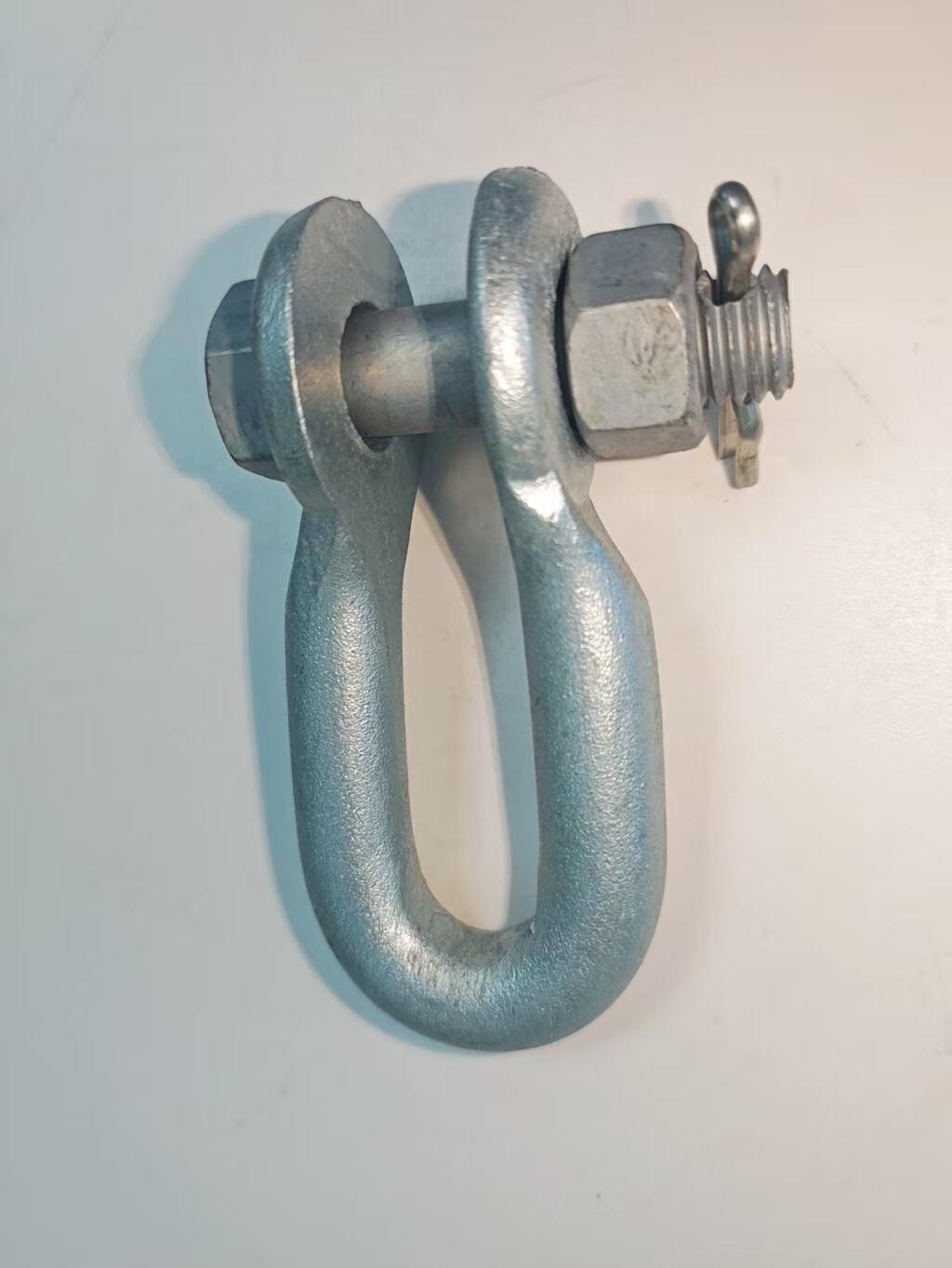

Anneau d'extension (étrier, raccords électriques - anneau de suspension en U, collier de fixation, plaque de liaison)

U-001-4

Caractéristiques du produit

1. Matériaux solides

Généralement forgé à partir d'acier rond galvanisé au zinc, il possède une grande résistance et peut supporter de fortes forces de traction. De plus, le traitement par galvanisation au zinc lui confère une excellente résistance à la corrosion, l'adaptant aux environnements extérieurs sévères.

2. Structure Simple

Conçu avec une structure en forme de U et un profil simple. Une extrémité a un trou pour se connecter via des pinces ou des boulons, et l'autre extrémité est un anneau fermé, ce qui facilite la coopération avec d'autres accessoires.

Avantages du produit

1. Grande polyvalence

Disponible en différentes spécifications et modèles (comme U-7, U-10, etc.), il peut se connecter à différents types d'accessoires tels que les isolateurs, les pincements de tension et les pincements de suspension. Il convient aux lignes électriques aériennes et aux postes de transformation dans toutes les classes de voltage.

2. Connexion Pratique

Il peut être rapidement connecté à d'autres accessoires via des pinces, des œillets, des boulons, etc. L'installation et le démontage sont simples, ce qui améliore l'efficacité du chantier.

3. Application Souple

Il peut être utilisé individuellement, en série (deux pièces ou plus) ou associé à d'autres accessoires pour répondre à différents besoins de connexion et d'installation.

Caractéristiques fonctionnelles

1. Connexion d'Accessoires

Utilisé principalement pour connecter des isolateurs, des pinces de tension ou des pinces de suspension aux pylônes, garantissant des connexions fiables entre ces accessoires. C'est un composant critique dans les lignes électriques aériennes et les postes sources pour relier des chaînes d'isolateurs ou des câbles en acier aux fixations des pylônes.

2. Ajustement de la longueur

Certains boucles de suspension en U (comme le type UL) ont une fonction d'extension. En choisissant différentes longueurs de boucles, la distance entre les points de connexion peut être ajustée dans une certaine mesure, s'adaptant à divers emplacements d'installation et aux exigences de disposition des lignes.

3. Portance

Dans les lignes électriques, il peut supporter la gravité, la tension et les charges dues au vent des composants tels que les conducteurs et les chaînes d'isolateurs, transmettant ces charges aux pylônes. Cela assure l'équilibre mécanique et le bon fonctionnement stable de la ligne.

CARACTÉRISTIQUES

Lien en U

Modèle de conception générale	Modèle	TOUTES DIMENSIONS (MM)					Charge de rupture nominale (kN)	Poids(kg)
Modèle de conception générale	Modèle	C	M	d	H	R	Charge de rupture nominale (kN)	Poids(kg)
	U-7	20	16	16	80	10	70	0.44
	U-10	22	18	18	85	11	100	0.54
	U-12	24	22	20	90	12	120	0.96
	U-16	26	24	22	95	13	160	1.47
	U-21	30	27	24	100	15	210	2.20
	U-25	34	30	26	110	17	250	2.79
	U-30	38	36	30	130	19	300	3.75
U-0770		20	16	16	70	10	70	0.50
U-1085		20	18	16	85	10	100	0.60
U-1695		24	24	20	95	12	160	1.50
U-21100		24	24	20	100	12	210	1.80
U-25110		28	27	24	110	14	250	2.10
U-32115		36	32	28	130	18	320	3.00
UK-0770		24	16	16	70	12	70	0.50
R-1085		26	18	16	85	13	100	0.60
R-1290		26	22	18	90	13	120	1.10
R-1695		28	24	20	95	14	160	1.50
R-21100		30	24	20	100	15	210	1.80
R-32130		36	30	28	130	18	320	3.40
UK-0770T		28	16	16	70	12	70	0.50
UK-1290T		28	22	18	90	13	120	1.10
Toutes les mesures fournies sont obtenues manuellement et peuvent contenir de légères tolérances. Les dimensions finales seront soumises au produit physique.
