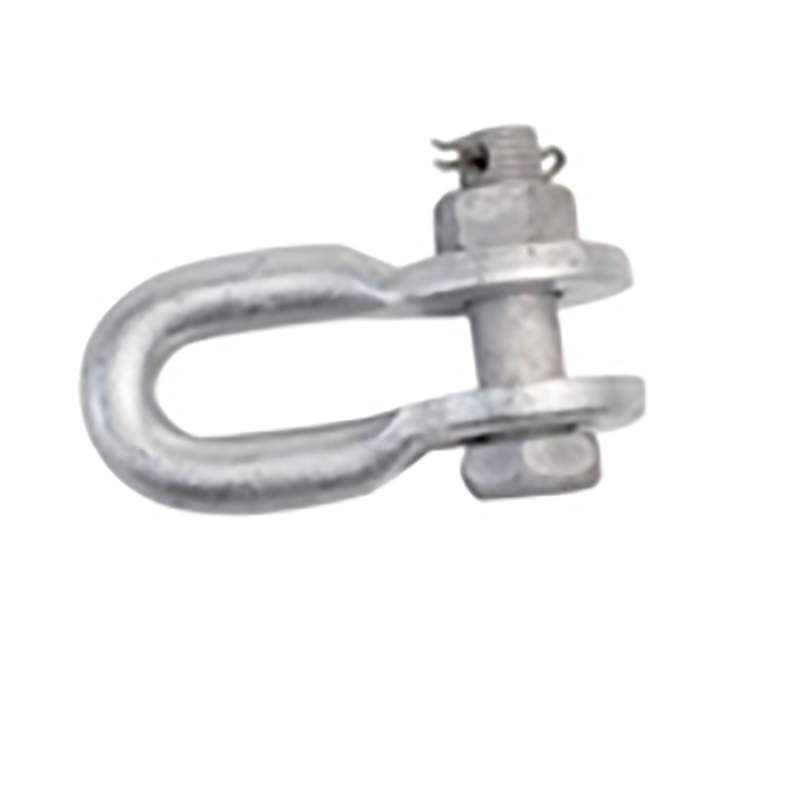

Pierścień przedłużający (Zawieszka. Złącza przyłącza zasilania - pierścień U-kształtny do zawieszenia, zacisk pierścieniowy, płyta łącząca)

U-001-4

Cechy produktu

1. Wytrzymałe materiały

Zazwyczaj kowana z ocynkowanego na gorąco pręta okrągłego, posiada wysoką wytrzymałość i może przenosić duże siły rozciągające. W międzyczasie obróbka cynkowaniem na gorąco zapewnia jej doskonałą odporność na korozję, dostosowując do surowych warunków zewnętrznych.

2. Prosta konstrukcja

Zaprojektowana w konstrukcji U-kształtnej o prostym profilu. Jeden koniec ma otwór do łączenia za pomocą sworzni lub śrub, a drugi koniec stanowi zamknięte pierścień, co ułatwia współpracę z innymi elementami złącznymi.

Zalety produktu

1. Duża uniwersalność

Dostępna w różnych specyfikacjach i modelach (np. U-7, U-10 itp.), może być łączona z różnymi typami elementów złącznych, takimi jak izolatory, zaciski naciągowe i zaciski zawieszeniowe. Stosowana w liniach napowietrznych i stacjach transformatorowych we wszystkich klasach napięcia.

2. Wygodne Łączenie

Łączy się szybko z innymi elementami za pomocą pinów, oczek, śrub itp. Montaż i demontaż są proste, co zwiększa efektywność budowy.

3. Elastyczne zastosowanie

Może być stosowany samodzielnie, w zestawach (dwa lub więcej elementów) lub w połączeniu z innymi elementami, aby spełnić różne wymagania dotyczące połączeń i instalacji.

Funkcjonalne cechy

1. Połączenie elementów łącznych

Służy głównie do łączenia izolatorów, zacisków naciągowych lub zacisków wiszących z wieżami, zapewniając niezawodne połączenia między tymi elementami. Jest kluczowym komponentem linii napowietrznych i stacji transformatorowych do łączenia łańcuchów izolatorów lub strun stalowych z mocowaniami na wieży.

2. Regulacja długości

Niektóre pętle zawieszenia typu U (np. typu UL) posiadają funkcję wydłużenia. Poprzez dobór pętli o różnych długościach można w pewnym zakresie dostosować odległość między punktami połączenia, dopasowując je do różnych lokalizacji montażowych i wymagań układu linii.

3. Nośność

W liniach energetycznych może przenosić obciążenia grawitacyjne, naciskowe i wiatrowe elementów takich jak przewody i łańcuchy izolatorów, przekazując te obciążenia na wieże. Zapewnia to równowagę mechaniczną i stabilną pracę linii.

Specyfikacje

Odniesienie U-Typu

Ogólny model konstrukcyjny	Model	Wszystkie rozmiary (mm)					Znamionowa siła rozerwania (kN)	Waga(kg)
Ogólny model konstrukcyjny	Model	C	M	g	H	R	Znamionowa siła rozerwania (kN)	Waga(kg)
	U-7	20	16	16	80	10	70	0.44
	U-10	22	18	18	85	11	100	0.54
	U-12	24	22	20	90	12	120	0.96
	U-16	26	24	22	95	13	160	1.47
	U-21	30	27	24	100	15	210	2.20
	U-25	34	30	26	110	17	250	2.79
	U-30	38	36	30	130	19	300	3.75
U-0770		20	16	16	70	10	70	0.50
U-1085		20	18	16	85	10	100	0.60
U-1695		24	24	20	95	12	160	1.50
U-21100		24	24	20	100	12	210	1.80
U-25110		28	27	24	110	14	250	2.10
U-32115		36	32	28	130	18	320	3.00
UK-0770		24	16	16	70	12	70	0.50
UK-1085		26	18	16	85	13	100	0.60
UK-1290		26	22	18	90	13	120	1.10
UK-1695		28	24	20	95	14	160	1.50
UK-21100		30	24	20	100	15	210	1.80
UK-32130		36	30	28	130	18	320	3.40
UK-0770T		28	16	16	70	12	70	0.50
UK-1290T		28	22	18	90	13	120	1.10
Wszystkie podane wymiary zostały zmierzone ręcznie i mogą zawierać niewielkie tolerancje. Ostateczne wymiary będą zależne od produktu fizycznego.
