ライン接続フィッティング（アジャストプレート、楔形クランプ、直角サスペンションプレート、舌片、クリビス、テンショングリップ、プレート）

PD-001-9

1. 高強度素材

一般的に高品質炭素鋼または高強度アルミニウム合金で作られています。高品質炭素鋼は高い強度と靭性を備えており、大きな引張力に耐えることができます。アルミニウム合金は軽量で腐食に強いです。どちらの素材も一般的に溶融亜鉛めっきやその他の防錆処理を施しており、複雑な屋外環境にも適応できます。

2. 構造設計

長さ方向に複数のボルト穴がある平らなプレート形状。ボルト穴の内壁には複合コーティングが施されている場合があり、摩耗および腐食防止性能を向上させます。両端の連結穴のサイズや間隔は規格に基づいて設計されており、他の金具との接続が容易になります。

1. 確実な接続

ボルトまたはピンによって他の金具に接続され、接合部の抵抗やエネルギー損失を低減する密な結合を実現します。長期間使用後も確実に固定され、送電線の安定した運転を保証します。

2. 可変長

複数のボルト穴を備えており、ユーザーが異なる穴の位置を選択することで接続長さを調整できます。これにより調整範囲が広がり、間隔要件が異なる金具や線条に対応可能となり、汎用性が向上します。

3. 適用範囲が広く汎用性が高い

さまざまな仕様およびモデルが用意されており、複数種類の絶縁子、懸垂リング、クランプその他の金具と併用可能です。すべての電圧クラスにおける架空送電線および変電所に適しています。

1. 金具接続

各種金具を接続するための重要な構成要素として、絶縁体ストリング、引き締めクランプ、懸垂クランプその他の金具を連結して完全な送電システムを形成し、線路の電気的および機械的な性能を確保します。

2. 長さ調整

架空線においては、絶縁体ストリングまたは金具ストリングの長さを調整するために使用されます。異なる穴位置に固定することにより、金具の長さを動的に調整し、導体張力を制御して部品全体に均等な力がかかるようにし、線路の安定性と安全性を高めます。

3. 作業条件の変化への適応

温度や積雪などの要因によって生じる導体の伸縮にも対応できます。自身の長さを調整することで、さまざまな作業条件下でも最適な運転状態を維持し、不均等な張力による絶縁体の傾きや導体の切断、停電などの障害を低減します。

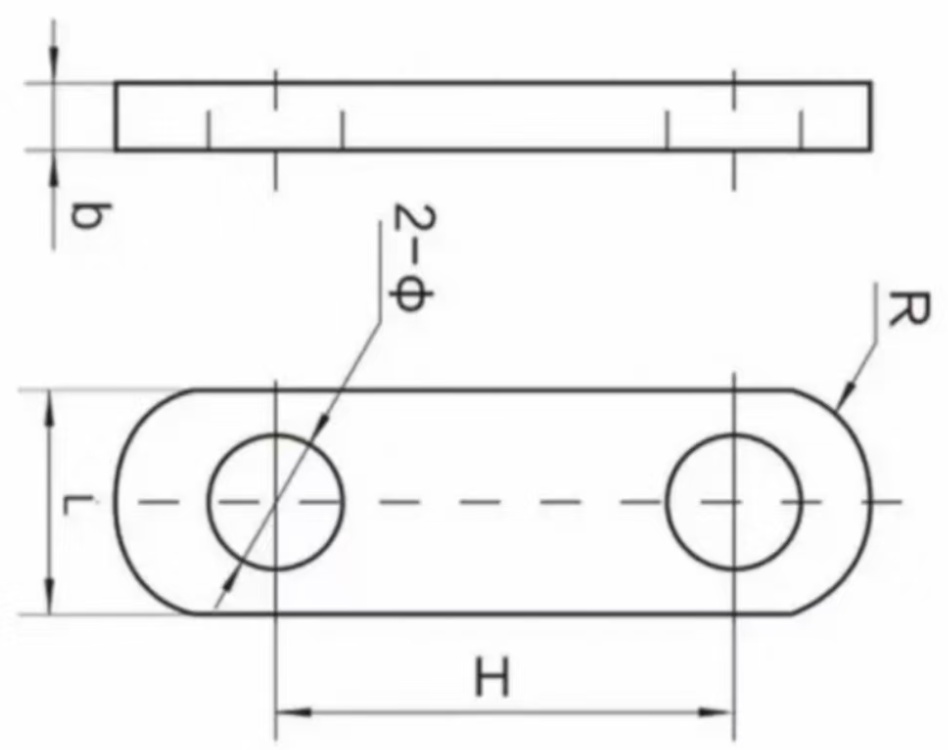

モデル	全サイズ(mm)					公称切断荷重(kN)	体重 (kg)
モデル	φ	H	b について	L	R	公称切断荷重(kN)	体重 (kg)
PD-7	18	70	16	40	22	70	0.57
PD-10	20	80	16	45	24	100	0.86
PD-12	24	100	16	50	26	120	1.05
PD-16	26	100	18	60	32	160	1.28
PD-20	30	120	26	72	36	200	2.50
記載された測定値はすべて手作業で取得したものですので、若干の誤差が生じる場合があります。最終的な寸法については実物を基準としてください
