Alicate de suspensão de cabeça esférica

Alicate de suspensão de cabeça esférica

Página Inicial /  Produtos /  Série de Conexões /  Parafuso de Suspensão com Cabeça Esférica

NX Tipo Cunha de Fixação (Não Ajustável)

NX-001-11

Recursos do Produto

1. Design Estrutural

Adota uma estrutura em forma de cunha, composta por um corpo de prensa feito de ferro maleável e uma cunha. O cabo de aço é dobrado na mesma forma que a cunha e instalado na prensa.

2. Material e Anti-Corrosão

Normalmente galvanizado a fogo, oferecendo excelente desempenho anti-corrosivo para se adaptar a ambientes externos adversos e prolongar a vida útil.

3. Princípio de funcionamento

Utiliza a força de divisão da cunha. Quando o cabo de aço está sob tensão, a cunha e o cabo deslizam simultaneamente ao longo da parede interna do corpo da prensa em direção à saída, apertando progressivamente e gradualmente atingindo um estado trancado.

Vantagens do Produto

1. Instalação Conveniente

O processo de instalação é simples: basta dobrar o cabo de aço conforme necessário e colocá-lo na prensa, sem ferramentas ou procedimentos complexos. Uma vez instalado, é seguro e pouco propenso a afrouxar.

2. Excelente Desempenho de Auto-Travamento

Possui uma função de auto-travamento forte: à medida que a tensão no cabo de aço aumenta, o atrito entre a cunha e o cabo também aumenta, garantindo um efeito de fixação firme e alta segurança.

3. Amplo campo de aplicação

Pode ser usado para instalar cabos de aço, fixar fios terra suspensos e segurar cabos de estaiamento em torres estaiadas. Também é comumente usado com grampos do tipo UT para fixar condutores ou fios terra às cadeias de isoladores em torres não retas.

Características Funcionais

1. Ajuste e Fixação

Usado principalmente para fixar cabos de aço, fios terra suspensos, etc., em torres ou outras estruturas para ancoragem, garantindo a estabilidade da linha e evitando que condutores ou fios terra se desloquem ou caiam devido a forças externas.

2. Função de Conexão

Em linhas de transmissão, atua como um componente de conexão para ligar os cabos de estaiamento das torres estaiadas às torres, ou para conectar as cadeias de isoladores de tensão com condutores ou fios terra suspensos, formando um sistema completo de transmissão de energia.

3. Posicionamento Auxiliar

Ajuda a determinar a posição dos condutores ou cabos de terra aéreos, tornando o traçado da linha mais padronizado e organizado, e facilitando a construção e a manutenção.

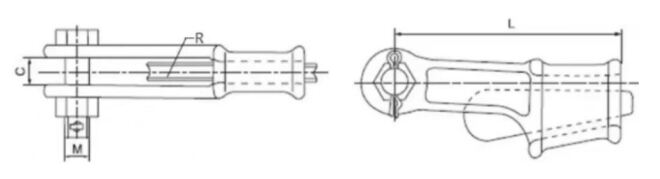

Especificações


Catálogo Nº. Diâmetro do Fio de Aço (MM) TODOS OS TAMANHOS (MM) Carga de Falha Nominal (KN) Peso (KG)
C M L R
NX-1 6,6~7,8 18 16 150 6.0 45 1.20
NX-2 9,0~11,0 20 18 180 7.3 88 1.76
NX-3 13,0~14,0 25 24 195 8.0 143 3.20
NX-4 15,0~16,0 30 27 220 8.0 164 4.60
Todas as medidas fornecidas são obtidas manualmente e podem conter pequenas tolerâncias. As dimensões finais estarão sujeitas ao produto físico.
