Alicate de suspensão de cabeça esférica

Alicate de suspensão de cabeça esférica

Página Inicial /  Produtos /  Série de Conexões /  Parafuso de Suspensão com Cabeça Esférica

Laço de Suspensão do Tipo U

U-001-4

Recursos do Produto

1. Materiais Resistentes

Geralmente forjado a partir de aço redondo galvanizado a fogo, possui alta resistência e pode suportar grandes forças de tração. Além disso, o tratamento de galvanização a fogo confere-lhe excelente resistência à corrosão, adaptando-se a ambientes externos severos.

2. Estrutura Simples

Projetado com uma estrutura em formato de U e perfil simples. Uma das extremidades possui um orifício para conexão por meio de pinos ou parafusos, e a outra extremidade é uma argola fechada, facilitando a cooperação com outros acessórios.

Vantagens do Produto

1. Forte Versatilidade

Disponível em várias especificações e modelos (como U-7, U-10, etc.), pode se conectar a diferentes tipos de acessórios, como isoladores, tensores e garras de suspensão. É adequado para linhas aéreas de energia e subestações em todas as classes de tensão.

2. Conexão Conveniente

Pode ser rapidamente conectado a outros encaixes por meio de pinos, olhos, parafusos, etc. Tanto a instalação quanto a desmontagem são simples, melhorando a eficiência da construção.

3. Aplicação Flexível

Pode ser usado individualmente, em série (duas ou mais peças) ou combinado com outros encaixes para atender a diferentes requisitos de conexão e instalação.

Características Funcionais

1. Conexão de Encaixe

Usado principalmente para conectar isoladores, tensores ou suportes de suspensão às torres, garantindo conexões confiáveis entre esses encaixes. É um componente crítico em linhas de transmissão aérea e subestações para conectar cadeias de isoladores ou cabos de aço aos componentes das torres.

ajuste de comprimento

Alguns laços de suspensão do tipo U (como o tipo UL) têm uma função de extensão. Selecionando diferentes comprimentos de laços, é possível ajustar a distância entre os pontos de conexão até certo ponto, adaptando-se a várias posições de instalação e requisitos de layout da linha.

3. Suporte de Carga

Em linhas de transmissão, ele pode suportar a gravidade, a tensão e as cargas de vento de componentes como condutores e cadeias de isoladores, transmitindo essas cargas para as torres. Isso garante o equilíbrio mecânico e a operação estável da linha.

Especificações

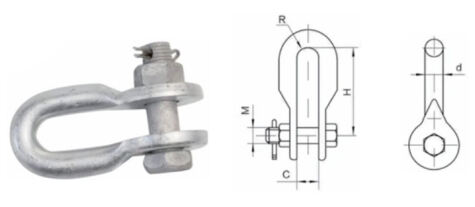

Modelo de design geral Modelo TODOS OS TAMANHOS (MM) Carga nominal de ruptura (kN) Peso (KG)
C M p H R
U-7 20 16 16 80 10 70 0.44
U-10 22 18 18 85 11 100 0.54
U-12 24 22 20 90 12 120 0.96
U-16 26 24 22 95 13 160 1.47
U-21 30 27 24 100 15 210 2.20
U-25 34 30 26 110 17 250 2.79
U-30 38 36 30 130 19 300 3.75
U-0770 20 16 16 70 10 70 0.50
U-1085 20 18 16 85 10 100 0.60
U-1695 24 24 20 95 12 160 1.50
U-21100 24 24 20 100 12 210 1.80
U-25110 28 27 24 110 14 250 2.10
U-32115 36 32 28 130 18 320 3.00
UK-0770 24 16 16 70 12 70 0.50
Reino Unido-1085 26 18 16 85 13 100 0.60
Reino Unido-1290 26 22 18 90 13 120 1.10
Reino Unido-1695 28 24 20 95 14 160 1.50
Reino Unido-21100 30 24 20 100 15 210 1.80
Reino Unido-32130 36 30 28 130 18 320 3.40
UK-0770T 28 16 16 70 12 70 0.50
UK-1290T 28 22 18 90 13 120 1.10
Todas as medidas fornecidas são obtidas manualmente e podem conter pequenas tolerâncias. As dimensões finais estarão sujeitas ao produto físico.
