مشابك الأخاديد المتوازية (مشابك انتقالية مشتركة، طرفات اتصال نحاسية، مشابك)

JBT-001-3

ميزات المنتج

مادة نحاسية نقية وموصلية كهربائي عالي:

إنها مصنوعة من نحاس أحمر عالي الجودة من النوع T3 أو نحاس أحمر سميك من النوع T2، وبنقاء يزيد عن 99.9%، مما يضمن زيادة كفاءة نقل التيار بنسبة تزيد عن 30% مقارنةً بمشابك الألومنيوم التقليدية. إن التوصيل الكهربائي العالي للنحاس (بمقاومة نوعية تبلغ حوالي 0.017Ω·mm²/m) يقلل بشكل فعال من خسائر الخط، مما يجعله مناسبًا بشكل خاص للمواقف التي تتضمن تيارًا عالي التردد أو تيارًا قويًا.

تصميم الأسنان المتشابكة مع هيكل الإطباق القوسي:

يمكن لتصميم البروزات الداخلية المسننة أن تخترق طبقة الأكسيد على سطح السلك، مشكلة اتصالًا معدنيًا مباشرًا. وتكون مساحة الاتصال أكبر بنسبة 40% مقارنةً بمشابك السلك العادية. وبالاشتراك مع هيكل الإطباق ذو السطح القوسي، يتم تطبيق ضغط موحد في عدة نقاط، مما يسمح للسلك بالحفاظ على أداء مستقر ضد الزحف تحت تقلبات درجة الحرارة التي تتراوح بين -30℃ إلى 90℃.

مكونات متكاملة وعمليات مقاومة للتآكل:

جسم المشبك السلكي والكتلة الضاغطة مصنوعان بعملية صب ضغط متكاملة، مما يتفادى مشكلة سهولة انفصال الأجزاء في التصاميم المنفصلة. كما خضع جميع البراغي والأجزاء المعدنية لمعالجة بالغمس الساخن في الزنك. وتشير اختبارات رش الملح إلى أن مقاومته للتآكل تفوق بمرتين تلك الموجودة في العملية التقليدية للطلاء بالنيكل، مما يجعله مناسبًا للبيئات الرطبة أو الملوثة صناعيًا.

التكيف مع المواصفات المتعددة والتصميم الموحّد:

نقدّم نماذج مختلفة تبدأ من JBT-0 حتى JBT-4، وهي متوافقة مع أسلاك النحاس المجدولة أو الكابلات ذات القلب النحاسي التي تتراوح مساحتها بين 16 إلى 240 ملم². يمكن تعديل ارتفاع المشبك السلكي (على سبيل المثال، يمكن أن يصل ارتفاع النوع JBT-44 إلى 108 ملم)، وهو يدعم الربط بين موصلات ذات أقطار متماثلة أو غير متماثلة، لتلبية متطلبات شبكات النقل الهوائية التي تبلغ 10 كيلو فولت فأقل.

مزايا المنتج

القدرة الكهربائية الممتازة:

يتمتع مادة النحاس الأحمر نفسها بموصلية كهربائية ممتازة. وبفضل مقاومة التلامس الصغيرة نسبيًا، يمكن تقليل الفقد خلال عملية نقل الطاقة الكهربائية بشكل كبير، وتقليل إنتاج الحرارة، وتحسين كفاءة نقل الطاقة.

سهولة التركيب:

طريقة التركيب بسيطة ولا تتطلب أدوات خاصة، مما يوفر وقت التركيب وتكاليف العمالة ويحسن كفاءة البناء.

أداء حماوي جيد:

يمكن استخدامه بالتزامن مع غطاء عازل لمنع الغبار ورشات المياه، وبالتالي حماية العزل بشكل فعال وتعزيز سلامة تشغيل المشبك الكهربائي في البيئات القاسية.

مقاومة قوية للتآكل:

مادة النحاس أقل عرضة للتآكل الكهروكيميائي. مقارنةً بوصلة النحاس-الألومنيوم، فهي أكثر ملاءمة للاستخدام طويل الأمد في مختلف الظروف البيئية ولها عمر افتراضي أطول.

الميزات الوظيفية

اتصال السلك: يُستخدم بشكل رئيسي للاتصال غير المحمّل وتفرع الأسلاك النحاسية في خطوط النقل الهوائية، كما يمكن استخدامه أيضًا لاتصال الوصلة في الأبراج والأعمدة غير الخطية. ويمكنه تحقيق اتصال موثوق بين سلكين نحاسيين من نفس المواصفات أو مختلفة.

نقل الكهرباء: باعتبارها قطعة تجهيز كهربائية، يمكنها ضمان مرور التيار الكهربائي بسلاسة عند نقاط الاتصال في الموصلات، وضمان نقل الطاقة الكهربائية بشكل طبيعي والحفاظ على تشغيل مستقر للخطوط.

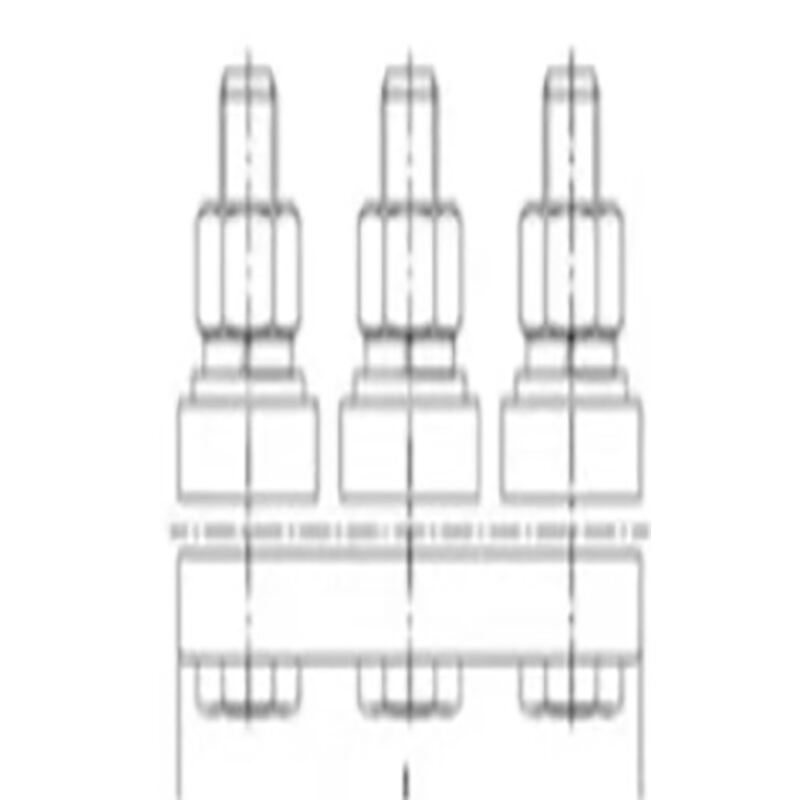

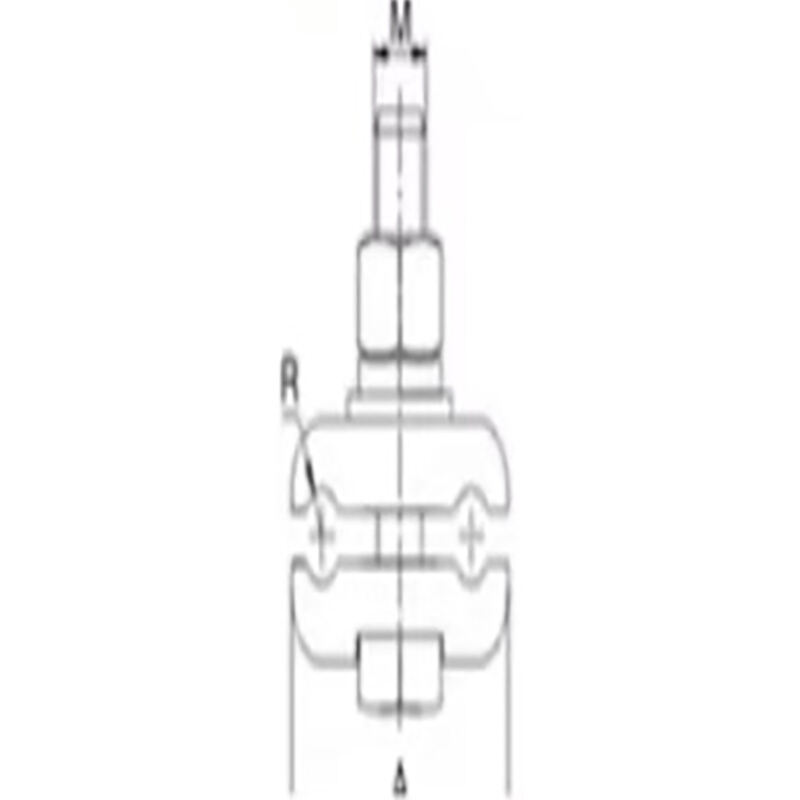

التفاصيل الفنية

الموديل	مساحة الموصل (ملم)	كمية	جميع المقاسات (ملم)
الموديل	مساحة الموصل (ملم)	كمية	ر	أ	1	م
JBT-0	16-25	2	4.0	35	55	10
JBT-1	35-50	2	5.0	40	60	10
JBT-2	70-95	3	7.0	50	90	12
JBT-3	120-150	3	8.5	63	108	12
JBT-4	185-240	3	10.5	65	108	12
جميع القياسات المقدمة تم الحصول عليها يدويًا وقد تحتوي على تفاوت طفيف. وتخضع الأبعاد النهائية للمنتج الفعلي.
