JBLY-001-4 Presilha Paralela de Alumínio do Tipo Hangzhou

JBLY-001-4

Recursos do Produto

1. Material de Alta Qualidade

Feita de liga de alumínio resistente à oxidação, possui boa condutividade elétrica e resistência à corrosão.

2. Estrutura Dentada

Apresenta um design dentado que aumenta a área de contato com o condutor, perfurando eficazmente a camada de óxido na superfície do condutor para melhorar as condições de contato.

3. Componentes Integrados

Os componentes de fixação são integrados, evitando que partes se soltem durante a instalação e facilitando as operações de construção.

4. Ajuste em Arco Circular

Segura firmemente o condutor com uma superfície de arco circular de grande área, minimizando o deslocamento do condutor e mantendo uma conexão estável.

Vantagens do Produto

1. Baixa Resistência de Contato

A estrutura dentada e a grande área de contato garantem uma encaixe apertado entre o braçadeira e o condutor, reduzindo efetivamente a resistência de contato e minimizando a perda de energia e o aquecimento.

2. Conexão Confiável

Com força de aperto forte e baixa resistência de contato, ela realiza conexões elétricas e mecânicas confiáveis entre condutores de alumínio, garantindo uma transmissão de energia estável.

3. Instalação Conveniente

Os componentes integrados e o design de fixação por parafuso comum simplificam o processo de instalação, melhorando a eficiência da construção e reduzindo a dificuldade de instalação.

4. Excelente Desempenho de Isolamento

Pode ser usado com uma capa de isolamento. A capa de isolamento tem uma resistência à tensão de frequência de ≥18kV sem ruptura após 1 minuto de manutenção de pressão, e uma resistência de isolamento >1,0×10¹⁴Ω, proporcionando proteção eficaz de isolamento.

5. Resistência ao Clima Forte

O material de liga de alumínio combinado com um bom tratamento superficial pode suportar radiação UV, erosão por chuva, etc., mantendo desempenho estável em ambientes que variam de -30°C a 90°C. Apresenta bom desempenho após 1.008 horas de testes de envelhecimento artificial em condições climáticas.

Características Funcionais

1. Conexão e Ramificação do Condutor

Usado principalmente para conexões e ramificações não tensionadas de cabos trançados de alumínio ou cabos reforçados com aço de condutor de alumínio (ACSR) em linhas aéreas de energia, como conexões de jumper em postes não retos e conexões em T em sistemas elétricos não portantes.

2. Transmissão de Carga Elétrica

Como um encaixe de contato, pode unir condutores em paralelo para transmitir cargas elétricas de forma eficaz, garantindo um fluxo de corrente suave através dos pontos de conexão e mantendo o funcionamento normal do sistema de energia.

Especificações

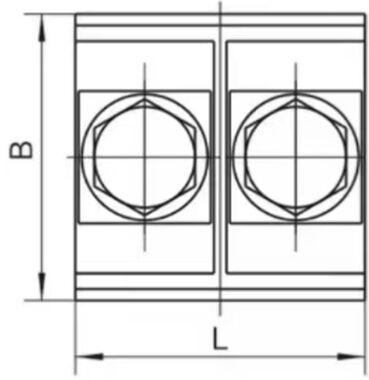

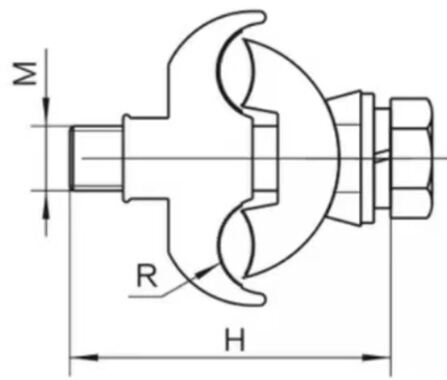

Modelo	Modelo	Tamanhos de Condutor Adequados (mm2)	TODOS OS TAMANHOS (MM)					Número de parafusos
			L	B	H	R	M
	JBLY-10～70 (duas seções) seção	10~70	43	36	45	5	8	2
	JBLY-10～70 (três seções)	10~70	63	36	45	5	8	3
	JBLY-35～120 (duas seções)	35~120	46	45	50	7	10	2
	JBLY-35～120 (duas seções com extensão)	35~120	67	45	50	7	10	2
JBLY-1	JBLY-35～120 (três seções)	35~120	67	45	50	7	10	3
	JBLY-50～240 (duas seções)	50~240	47	63	65	10	10	2
	JBLY-50~240 (duas seções com extensão)	50~240	70	63	65	10	10	2
JBLY-2	JBLY-50~240 (três seções)	50~240	70	63	65	10	10	3
	JBLY-120~400 (duas seções)	120~400	70	74	70	12.5	12	2
	JBLY-120～400(três seções)	120~400	90	74	70	12.5	12	3
Todas as medidas fornecidas são obtidas manualmente e podem conter pequenas tolerâncias. As dimensões finais estarão sujeitas ao produto físico.
