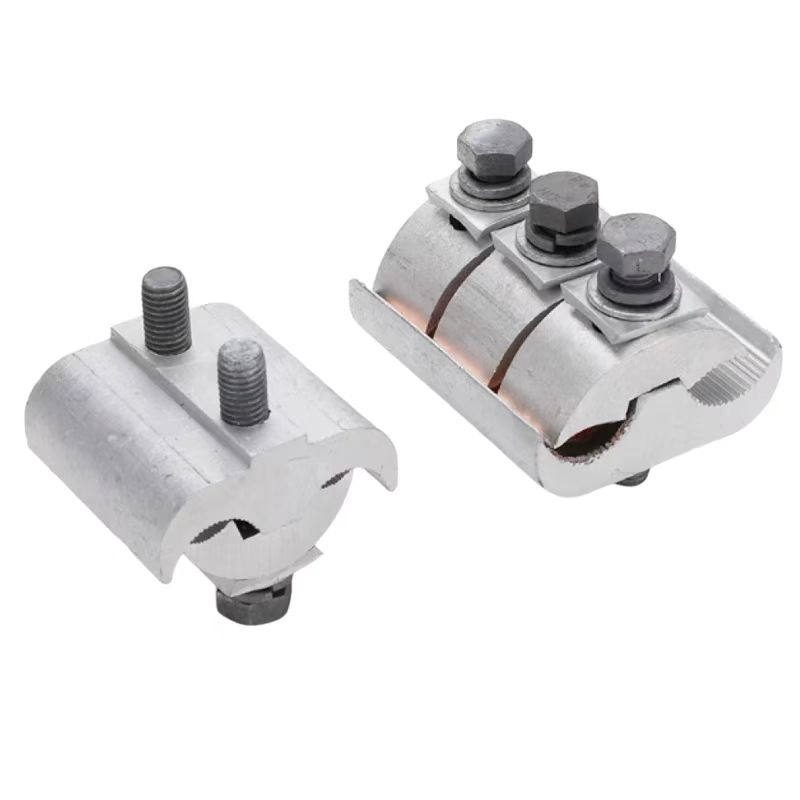

Kẹp rãnh song song nhôm chuyên dụng, Phụ kiện đầu nối và Bu lông nối chéo

JBLY-001-4

Tính năng sản phẩm

1. Chất lượng cao

Được làm từ hợp kim nhôm chống oxy hóa, có độ dẫn điện tốt và khả năng chống ăn mòn.

2. Thiết kế răng

Có cấu trúc răng cưa giúp tăng diện tích tiếp xúc với dây dẫn, đâm xuyên hiệu quả lớp oxit trên bề mặt dây dẫn nhằm cải thiện điều kiện tiếp xúc.

3. Linh Kiện Tích Hợp

Các linh kiện kẹp được tích hợp, ngăn các bộ phận rơi ra trong quá trình lắp đặt và thuận tiện cho thao tác thi công.

4. Kẹp cung tròn

Giữ dây dẫn chắc chắn bằng bề mặt cung tròn diện tích lớn, giảm thiểu hiện tượng giãn dây dẫn và duy trì kết nối ổn định.

Lợi ích sản phẩm

1. Điện Trở Tiếp Xúc Thấp

Cấu trúc răng cưa và diện tích tiếp xúc lớn đảm bảo khớp nối khít giữa miếng kẹp và dây dẫn, giảm hiệu quả điện trở tiếp xúc, đồng thời làm giảm tổn thất điện năng và sinh nhiệt.

2. Kết Nối Đáng Tin Cậy

Với lực kẹp mạnh và điện trở tiếp xúc thấp, sản phẩm đạt được kết nối điện và cơ học đáng tin cậy giữa các dây dẫn nhôm, đảm bảo truyền tải điện năng ổn định.

3. Lắp Đặt Thuận Tiện

Thiết kế linh kiện tích hợp và bu lông phổ thông đơn giản hóa quy trình lắp đặt, nâng cao hiệu suất thi công và giảm độ khó trong việc lắp đặt.

4. Hiệu suất cách nhiệt xuất sắc

Có thể sử dụng cùng với vỏ bọc cách nhiệt. Vỏ bọc cách nhiệt có khả năng chịu điện áp tần số công nghiệp ≥18kV mà không bị đánh thủng sau khi duy trì áp suất trong 1 phút, và điện trở cách điện >1,0×10¹⁴Ω, cung cấp hiệu quả bảo vệ cách nhiệt.

5. Khả năng chống chịu thời tiết tốt

Chất liệu hợp kim nhôm kết hợp với xử lý bề mặt chất lượng cao có thể chịu được bức xạ UV, mưa xói mòn, v.v., duy trì hiệu suất ổn định trong môi trường từ -30°C đến 90°C. Sản phẩm thể hiện hiệu suất tốt sau 1.008 giờ thử nghiệm lão hóa nhân tạo do thời tiết.

Tính năng chức năng

1. Nối Dây Dẫn Và Phân Nhánh

Chủ yếu được sử dụng để nối và phân nhánh không chịu lực các dây nhôm xoắn hoặc dây nhôm lõi thép (ACSR) trên đường dây tải điện trên không, chẳng hạn như nối jumper tại các cột không thẳng và nối chữ T tại các vị trí không chịu tải trong hệ thống điện.

2. Truyền tải phụ tải điện

Làm bộ phận tiếp điện, có thể nối song song các dây dẫn để truyền tải hiệu quả phụ tải điện, đảm bảo dòng điện lưu thông liên tục qua các điểm nối và duy trì hoạt động bình thường của hệ thống điện.

Thông số kỹ thuật

Mô hình	Mô hình	Kích thước dây dẫn phù hợp (mm2)	Tất cả các cỡ (mm)					Số lượng bu lông
			L	B	H	R	M
	JBLY-10～70(hai đoạn) đoạn	10~70	43	36	45	5	8	2
	JBLY-10～70 (ba đoạn)	10~70	63	36	45	5	8	3
	JBLY-35～120(hai đoạn)	35~120	46	45	50	7	10	2
	JBLY-35～120(hai đoạn/có mở rộng)	35~120	67	45	50	7	10	2
JBLY-1	JBLY-35～120 (ba đoạn)	35~120	67	45	50	7	10	3
	JBLY-50～240(hai đoạn)	50~240	47	63	65	10	10	2
	JBLY-50～240(hai đoạn có kéo dài)	50~240	70	63	65	10	10	2
JBLY-2	JBLY-50～240(ba đoạn)	50~240	70	63	65	10	10	3
	JBLY-120～400(hai đoạn)	120~400	70	74	70	12.5	12	2
	JBLY-120～400(ba đoạn)	120~400	90	74	70	12.5	12	3
Tất cả các thông số đo lường được cung cấp đều được thực hiện thủ công và có thể chứa sai số nhỏ. Kích thước cuối cùng sẽ phụ thuộc vào sản phẩm vật lý.
