FD-001-3
1. Cấu trúc đơn giản
Thường bao gồm đầu búa, sợi cáp thép và kẹp, có cấu trúc tổng thể gọn nhẹ giúp việc lắp đặt và bảo trì dễ dàng hơn. Thiết kế dạng mô-đun cho phép thay thế nhanh chóng từng bộ phận riêng lẻ (ví dụ như đầu búa hoặc sợi cáp) mà không cần dụng cụ chuyên dụng, giảm thời gian dừng máy trong quá trình bảo trì.
2. Phân bố khối lượng hợp lý
Đầu búa thường được làm bằng gang hoặc các vật liệu có mật độ cao khác, mang lại khối lượng đáng kể. Được kết nối với kẹp thông qua một sợi cáp thép, thiết kế này đảm bảo phân bố khối lượng hợp lý, giúp bộ giảm chấn hiệu quả hấp thụ và tiêu tán năng lượng rung động từ dây dẫn. Quán tính của đầu búa nặng chống lại dao động của dây dẫn, giảm thiểu biên độ và ứng suất mỏi.
3. Khả năng thích ứng tần số tốt
Bằng cách điều chỉnh các thông số như chiều dài sợi cáp thép và khối lượng đầu búa, thiết bị có thể được thiết lập để có tần số dao động tự nhiên phù hợp, rất thích hợp để hạn chế dao động của dây dẫn ở nhiều dải tần số khác nhau. Tính linh hoạt này cho phép thiết bị đáp ứng được các loại dây dẫn khác nhau (ví dụ: diện tích mặt cắt ngang, sức căng) và môi trường vận hành đường dây khác nhau (ví dụ: tốc độ gió, địa hình), đảm bảo hiệu suất giảm chấn tối ưu trong nhiều tình huống.
1. Tính ứng dụng cao
Có sẵn trong nhiều thông số kỹ thuật và kiểu dáng khác nhau, sản phẩm phù hợp với các dây dẫn trên không có tiết diện và vật liệu khác nhau, bao gồm cáp thép lõi nhôm (ACSR), cáp nhôm xoắn, v.v. Sản phẩm được ứng dụng rộng rãi trong các đường truyền tải thuộc các cấp điện áp khác nhau (ví dụ: từ 10kV đến 500kV), thể hiện khả năng thích ứng mạnh mẽ với nhiều cấu trúc lưới điện và điều kiện môi trường.
2. Độ tin cậy cao
Bộ giảm chấn FD đã được kiểm chứng qua thực tiễn kỹ thuật lâu dài, với cấu trúc và hiệu suất ổn định, duy trì hiệu quả giảm rung động vượt trội trong quá trình vận hành ngoài trời kéo dài. Sản phẩm giảm hiệu quả thiệt hại do mỏi kim loại ở dây dẫn gây ra bởi dao động, rõ rệt nâng cao độ tin cậy trong vận hành đường dây. Độ bền đã được kiểm chứng của nó trong môi trường khắc nghiệt (ví dụ: gió lớn, đóng băng nặng) khiến đây trở thành lựa chọn đáng tin cậy của các công ty điện lực trên toàn thế giới.
1. Giảm Dao Động Dây Dẫn
Được lắp đặt trên các dây dẫn trên không, khi dây dẫn dao động do gió hoặc các yếu tố khác, bộ giảm chấn sẽ tiêu tán năng lượng dao động của dây dẫn thông qua các dao động riêng của nó, làm giảm biên độ dao động của dây dẫn. Điều này ngăn ngừa hiện tượng đứt sợi do mỏi kim loại trong dây dẫn và sự mài mòn của các phụ kiện đường dây gây ra bởi dao động kéo dài, từ đó duy trì tính toàn vẹn cơ học của đường dây truyền tải.
2. Bảo vệ thiết bị đường dây
Bằng cách hạn chế hiệu quả dao động của dây dẫn, nó bảo vệ chính dây dẫn cũng như các thiết bị đường dây kết nối như phụ kiện và cách điện, giúp kéo dài tuổi thọ của chúng. Điều này làm giảm khối lượng và chi phí bảo trì đường dây, đồng thời đảm bảo vận hành an toàn và ổn định cho hệ thống truyền tải. Cơ chế tiêu tán năng lượng của bộ giảm chấn làm giảm ứng suất trên các bộ phận quan trọng, khiến nó trở thành một linh kiện thiết yếu để ngăn ngừa hư hỏng sớm trên các đường dây trên không.

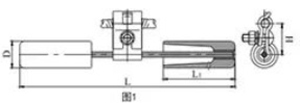

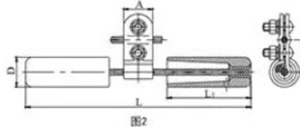

Mô hình | Tiết diện dây xoắn phù hợp (MM2) | Sơ đồ | Tất cả các cỡ (mm) | Thông số kỹ thuật của dây thép xoắn | Trọng lượng (kg) | |||||
Thép định hướng kết tinh | Dây nhôm bện, ACSR | S | A | H | L1 | L | ||||
FD-1 | / | 35~50 | Hình 2 | 40 | 40 | 40 | 95 | 300 | 7/2.6 | 1.35 |
FD-2 | / | 70~95 | Hình 1 | 46 | 45 | 55 | 130 | 370 | 7/3.0 | 2.4 |
FD-3 | / | 120~150 | Hình 1 | 56 | 60 | 65 | 150 | 450 | 19/2.2 | 4.5 |
FD-4 | / | 185~240 | Hình 1 | 62 | 60 | 68 | 175 | 500 | 19/2.2 | 5.6 |
FD-5 | / | 300~500 | Hình 1 | 67 | 70 | 73 | 200 | 550 | 19/2.6 | 7.2 |
FD-6 | / | 500~630 | Hình 1 | 70 | 70 | 78 | 200 | 550 | 19/2.6 | 8.6 |
FG-35 | 35 | / | Hình 2 | 42 | 45 | 50 | 100 | 300 | 7/3.0 | 1.8 |
FG-50 | 50 | / | Hình 2 | 46 | 45 | 50 | 130 | 350 | 7/3.0 | 2.4 |
FG-70 | 70 | / | Hình 1 | 56 | 50 | 60 | 150 | 400 | 19/2.2 | 4.2 |
FG-100 | 100 | / | Hình 1 | 62 | 60 | 65 | 175 | 500 | 19/2.2 | 5.9 |
Tất cả các thông số đo lường được cung cấp đều được thực hiện thủ công và có thể chứa sai số nhỏ. Kích thước cuối cùng sẽ phụ thuộc vào sản phẩm vật lý. |
