MRJ-001-2 Espaçador de Barras de Corrente Flexível Bipartida

MRJ-001-2

Recursos do Produto

1. Manutenção de Espaçamento

Mantém eficazmente a distância entre barras de cobre flexíveis bipartidas, prevenindo alterações na distância causadas por fatores como vibração do vento e evitando colisões mútuas ou aproximação excessiva das barras.

2. Amortecimento e Redução de Vibração

Alguns espaçadores MRJ são do tipo amortecedor, utilizando materiais amortecedores como borracha nas articulações móveis para dissipar a energia vibratória dos condutores. Isso inibe a vibração eólia e as oscilações sub-span dos condutores.

3. Material Leve e de Alta Resistência

Geralmente feito de liga de alumínio, é leve para reduzir a carga sobre os barramentos enquanto possui alta resistência para suportar a gravidade e a tensão dos condutores, além de cargas adicionais causadas por condições climáticas adversas.

Vantagens do Produto

1. Melhoria na Confiabilidade da Linha

Ao manter o espaçamento entre os barramentos e suprimir vibrações, ele reduz falhas causadas por colisões e desgaste dos barramentos, melhorando assim a confiabilidade operacional das linhas de energia.

2. Redução de Perdas de Energia

Garante uma distribuição mais uniforme de corrente entre os barramentos duplos divididos, minimizando perdas de energia devido à distribuição irregular de corrente. Além disso, o material de liga de alumínio elimina as perdas por histerese, reduzindo ainda mais o consumo de energia.

3. Instalação e Manutenção Convenientes

Com um design estrutural razoável, é fácil de instalar. O material de liga de alumínio possui excelente resistência à corrosão e não é propenso a enferrujar, reduzindo o trabalho de manutenção e os custos.

Características Funcionais

1. Separação Mecânica de Barras de Corrente

Separa mecanicamente barras de corrente duplamente divididas para manter o espaçamento especificado, atender aos requisitos de desempenho elétrico e reduzir os gradientes de potencial na superfície.

2. Supressão da Vibração das Barras de Corrente

Funciona de forma semelhante a um amortecedor de stockbridge, oscilando com os barramentos durante o balanço para absorver a energia de vibração, reduzir a amplitude de vibração dos barramentos e proteger os barramentos contra danos por fadiga.

3. Resposta a Condições de Curto-Circuito

Previne colisões atraentes entre barramentos duplos divididos devido às forças eletromagnéticas durante curtos-circuitos. Mesmo que colisões instantâneas ocorram, ele pode restaurar os barramentos ao seu estado normal após as forças eletromagnéticas cessarem.

Especificações

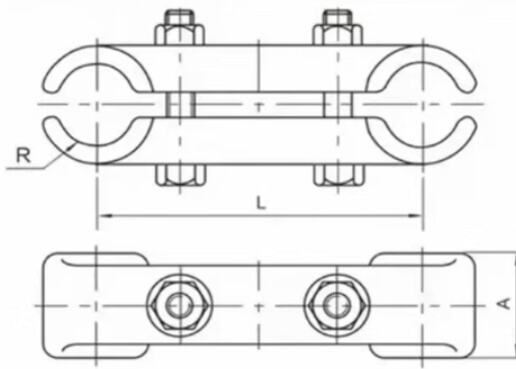

Modelo	Diâmetro aplicável do condutor (MM)	Tamanho(mm)			Peso (KG)
		A	L	R
MRJ-4/120	19,02~21,28	50	120	11	0.4
MRJ-5/120	23,70~27,36	60	120	14	0.6
MRJ-6/120	30,16~33,20	70	120	17	0.7
MRJ-4/200	19,02~21,28	50	200	11	0.9
MRJ-5/200	23,70~27,36	60	200	14	1.0
MRJ-6/200	30,16~33,20	70	200	17	1.2
MRJ-4/400	19,02~21,28	50	400	11	2.1
MRJ-5/400	23,70~27,36	60	400	14	2.5
MRJ-6/400	30,16~33,20	70	400	17	2.8
Todas as medidas fornecidas são obtidas manualmente e podem conter pequenas tolerâncias. As dimensões finais estarão sujeitas ao produto físico.
